一、用途

         DX-31B信號繼電器適用于直流操作的保護線路中，作為動作指示器。DX-31BJ、DX-32AJ、DX-32BJ適用于交流操作的保護線路中，作為動作指示器。

       二、結構和原理

        此信號繼電器為拍合型電磁式信號繼電器，在一個“    ”形導磁體上有吸引線圈（電流或電壓）在導磁體上裝一個活動的動板，動板上的絕緣板頂動兩組動合觸點。DX-31B型在動板上并裝有限制片，是觸點機械閉鎖的擒縱機械，在銘牌上裝有信號指示器。DX-32A型多一個保持線圈作為電壓閉鎖機械在銘牌上裝有信號燈。DX-32B型多一組動合觸點，保持線圈與信號燈是并聯的，在信號燈燒毀時保持線圈仍可正常工作。

        DX-31B型信號繼電器的吸引線圈通電時產生電磁吸力，將動板吸合。此時觸點處于工作狀態（動合觸點閉合）同時限制片將信號牌縱放而顯示動作，當吸引線圈斷時，由于限制片的作用，觸點與指示器仍處于工作狀態。當按動指示器后，動板回到起始位置，限制片將指示器擒住，觸點回到原位。

        DX-32A，DX-32B型信號繼電器的吸引線圈通電時，產生電磁吸力，將動板吸合，此時觸點處于工作狀態，其中一組觸點將保持線圈通電，指示燈亮，顯示動作，當吸引線圈斷電時，繼電器受保持線圈的電磁吸力，仍保持在工作狀態，當保持線圈斷電時，繼電器則返回到起始位置。

    繼電器有嵌入和突出兩種安裝方式，請在訂貨時注明。

       三、技術數據

        3.1額定值

        繼電器工作繞組額定值為220、110、48、24、12V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、0.2、0.25、0.5、0.75、1、2、4A。

        DX-32A/B保持回路額定值為220、110、48V。

        3.2動作值

        動作電壓不大于70%額定電壓；動作電流不大于90%額定電流。

        3.3保持值：不大于80%額定保持電壓。

        3.4返回值：不小于5%額定值。

        3.5功率消耗：電流繞組不大于0.3W，電壓繞組不大于3W。

        a.DX-32A電壓保持回路220V不大于10W，110V不大于5W，48V不大于3W。

        b.DX-32B電壓保持回路220V不大于20W，110V不大于10W，48V不大于4W。

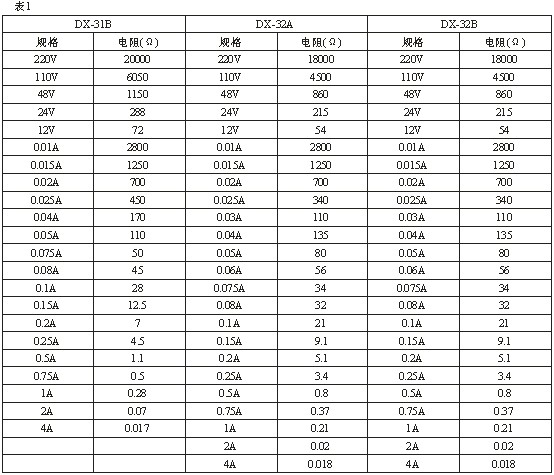

        3.6線圈電阻值見表1。
       3.7觸點容量

       A.在電壓不超過250V（時間常數為5±0.75ms），電流不大于0.的直流電路中，能斷開30W。

      B.在電壓不超過250V（cosφ=0.4±0.1），電流不大于1V的交流電路中，能斷開100VA。

      3.8介質強度

    繼電器各導電電路連在一起對外露的非帶金屬部分及外殼之間，工作繞組對不接保持繞組的觸點電路之間，應能承受2kV（有效值），50Hz的交流試驗電壓歷時1min試驗，而無絕緣擊穿或閃絡現象。

     3.9壽命：電壽命1000次，機械壽命5000次。

     3.10熱穩定性：電壓長期通以110%額定電壓，電流繞組長期通以額定電流，周圍環境溫度為40℃時，繞組溫升不大于65℃。

     3.11重量：0.40kg。

     3.12內部接線見圖1。
     3.13結構形式有A01K，A01H，如附圖所示。

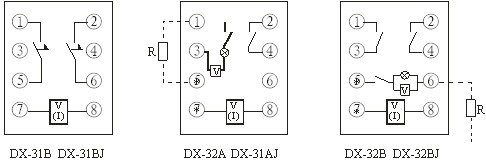

圖1 DX-30 系列信號繼電器內部接線圖（正視圖）


                                        注：R為電壓保持回路外附降壓電阻

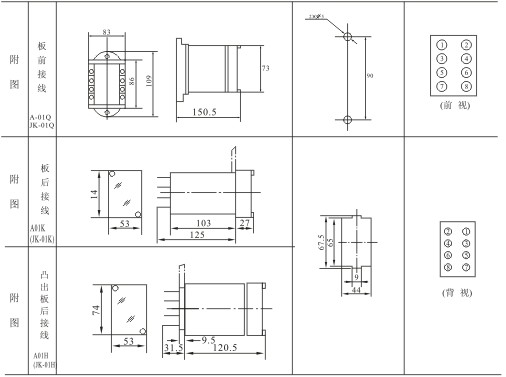

四、外形結構及安裝開孔尺寸

本繼電器采用A01K、A01H、A01Q殼體，安裝開孔尺寸詳見附圖。
