產品特點

*可以把電腦主機的電源開關，鍵盤，鼠標，視頻接口延長達200米

*支持PS/2接口和USB接口鍵鼠互轉，支持VGA視頻
*可以熱插拔近端和遠端的鍵盤和鼠標
*可以仿真鍵盤和鼠標啟動電腦
*支持DOS，Windows,Linux,Unix等操作系統

*支持熱插拔，支持24X7X365全天侯連續工作，性能穩定可靠

*廣播級600MHZ視頻帶寬，平衡驅動傳輸方式，*的抗干擾性能

*內置工業級防雷防浪涌保護電路，提高產品性能和延長產品使用壽命

*H/V Sync數字整形電路，提升顯示畫面的穩定性，增強了產品兼容性

*使用1根CAT5/5E/CAT6類非屏蔽網線傳輸VGA信號，采用標準的T-568B接線線序，依次為橙白/橙、綠白/藍、藍白/綠、棕白/棕，成本低廉，安裝方便

產品參數

發射器尺寸——————————————————————————95*97*28mm

接收器尺寸——————————————————————————95*97*28mm

視頻信號帶寬————————————————————————600MHZ@-3dB

視頻信號增益————————————————————————6dB@全帶寬

視頻輸入阻抗————————————————————————75Ω

視頻信號峰值————————————————————————0-0.7Vp-p

*分辨率—————————————————————————1024*768@60HZ - 1920*1200@60HZ

雙絞線輸出阻抗———————————————————————100Ω

雙絞線信號峰值———————————————————————2.0-3.5Vp-p

VGA接口——————————————————————————HD15針母頭

供電方式——————————————————————————DC9-12V/1000mA

防護級別——————————————————————————工業級雷電/浪涌防護

工作溫度——————————————————————————-25℃-55℃

產品鏈接示意圖

安裝說明

1.檢測將要使用的網線和其他線材線是否被其他設備占用;
2.用VGA線和鍵鼠線將VGA和鍵鼠信號源與發射器相連

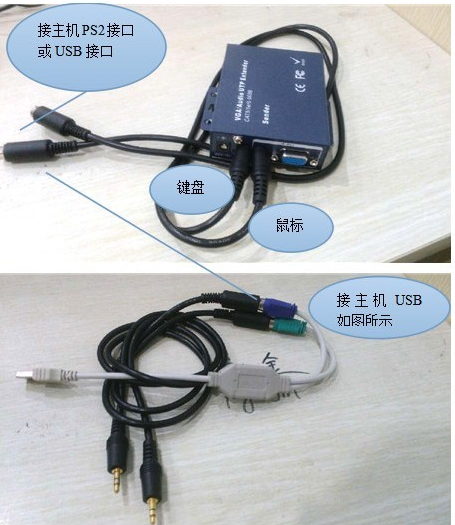

注意：此款KVM延長器為兼容USB/PS2型，發射端鍵鼠接口為3.5音頻式接口，靠近VGA的音頻式樣接口為鼠標接口，靠近電源的音頻式樣接口為鍵盤接口，搭配的連接線使用；前端一般建議用戶采用主機USB接口連接發射器。
3.用另外一根VGA線連接近端的顯示設備;
4.用帶有RJ45水晶接頭的UTP Cat5e/6網絡電纜,把接收器的RJ45端口和發射器的RJ45端口相連接;
5接收端用VGA線和鍵鼠線分別連接顯示器和鼠標鍵盤;

注意：此款KVM延長器接收端鍵鼠接口為PS2型，用戶后端鍵盤為PS2接口直連即可，如果為USB接口則需要加PS2轉USB連接頭或連接線然后連接，此轉接對信號收發無影響
7.給設備上電，確認圖像顯示是否正常,調節接收器的亮度、對比度旋鈕使圖像達到*，確認鍵鼠是否檢測到信號，能否正常使用

8，發射器和接收器兩端進行可靠接地，以增加防雷性能和設備可靠性工作

包裝清單

*200米KVM延長器一對,一發一收

*電源適配器一對

*VGA線，鍵鼠線各1條

*使用說明書，保修卡各一份
