DJSF1352-D導軌式直流電能表主要針對直流充電樁設計，可測量直流系統中的電壓、電流、功率以及電能等。直流充電樁用一體式直流表直流1000V

直流充電樁用一體式直流表直流1000V 產品信息

簡婷

安科瑞電氣股份有限公司上海嘉定 201801

1概述

DJSF1352-D導軌式直流電能表主要針對直流充電樁設計，可測量直流系統中的電壓、電流、功率以及電能等。

2型號

直流充電樁用一體式直流表直流1000V

3技術參數

4產品外形與安裝尺寸

直流充電樁用一體式直流表直流1000V

DJSF1352-D-600

直流充電樁用一體式直流表直流1000V

DJSF1352-L

直流充電樁用一體式直流表直流1000V

端子及接線

DJSF1352-D-360

直流充電樁用一體式直流表直流1000V

DJSF1352-D-600

直流充電樁用一體式直流表直流1000V

顯示模塊接線

直流充電樁用一體式直流表直流1000V

1*顯示模塊+1*直流電能表

直流充電樁用一體式直流表直流1000V

1*顯示模塊+2*直流電能表

4注意事項

4.5.1 通信接口接線

在進行 RS485 通訊連接時，建議采用屏蔽雙絞線，每芯截面至少為 0.5mm2，分別連接 A、B 端，并確保屏蔽層可靠接地。布線過程中應避免將通訊線與強電電纜或其他強電場環境并行，以減少電磁干擾，保證通信的穩定性。

4.5.2 端子螺絲扭力terminal screw torque

端子螺絲緊固的扭力不得超過0.5Nm（3.5Lb-In）。

小功率直流充電樁的電能計量選型

針對小功率直流樁，DJSF1352-D300型一體化直流電能表是理想選擇。DJSF1352-D300型直流電能表是由安科瑞電氣研發和生產的分流器和計量儀表一體化的高精度直流計量儀表，對應直流電流300A以內。

直流充電樁用一體式直流表直流1000V

圖6 DJSF1352-D300一體式直流計量儀表

2.1 體積小巧，安裝便捷

DJSF1352-D300采用分流器一體式設計，體積僅為傳統分體式電表的1/3~1/4，適配緊湊的充電樁內空間，采用標準的 DIN35mm 導軌式安裝。

直流充電樁用一體式直流表直流1000V

圖7 DJSF1352-D300一體式直流計量儀表安裝尺寸（單位：mm）

2.2 高精度、高可靠性計量

DJSF1352-D300直流計量精度達B級(1.0級)，工作溫度范圍寬（-40℃~+70℃），濕度≤95%RH，平均運行時間≥5萬小時，適應復雜戶外環境。

2.3 功能全面，兼容性強

DJSF1352-D300直流計量儀表具備Modbus-RTU、DL/T 645-2007、DL/T698等多種通訊協議，可選擇一路秒脈沖輸出，一路電能脈沖輸出。電壓輸入范圍為DC 0-1000V，電流輸入支持300A以內，數據記錄和傳輸滿足國家相關標準要求，并兼容絕大多數主流電動汽車充電要求。

直流充電樁用一體式直流表直流1000V

圖9 DJSF1352-D300一體式直流計量儀表接線示意圖

3 小功率直流充電樁的特點及應用

小功率直流充電樁功率范圍通常為 7kW-30kW，部分可達到 40kW，介于交流樁和大功率直流樁之間。相比大功率直流充電樁，它安裝要求簡單，部署方便，成本較低；相對交流樁，它能更快的為新能源車補充電能，減少里程焦慮，因而得到越來越多的應用。

直接快充：通過車輛快充口（9孔DC接口）直接供電，無需依賴車載充電機，充電效率更高。

靈活適配：支持380V民用電，無需專用配電設施，安裝成本低。

場景廣泛：適用于無交流充電口的車型、電池容量大但交流充電慢的車型，以及家庭、社區、商場、景區等專用充電需求。

直流充電樁用一體式直流表直流1000V

圖1 安科瑞AEV200-DC030D 30kW直流充電樁

3.1 家用

對于家庭用戶而言，小功率直流充電樁安裝便捷，支持380V民用電接入，無需復雜的專用配電設施。以80-100度電的新能源車為例，在家使用小功率直流充電樁，利用夜間低谷電價時段剛好能充滿，降低充電成本的同時減少里程焦慮。

直流充電樁用一體式直流表直流1000V

圖2 家用小直流充電樁應用場景

3.2 社區停車場

社區停車場是小功率直流充電樁的重要應用場所。小功率直流充電樁可根據社區停車位分布靈活安裝，能有效解決社區內新能源汽車充電難題。相比交流充電樁，小功率直流充電樁充電速度更快，能節省等待時間。

直流充電樁用一體式直流表直流1000V

圖3 社區停車場小直流充電樁應用場景

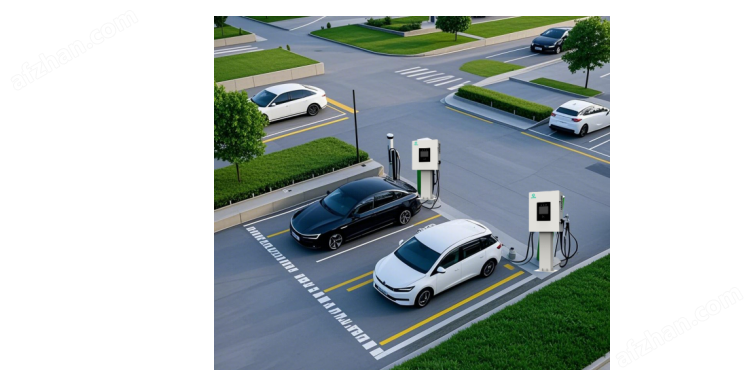

3.3 商業場所

商場、超市、酒店、寫字樓等商業場所人員流動大，在此類場所安裝小功率直流充電樁，能為用戶提供便捷充電服務。以某大型商場為例，在停車場安裝了20kW的小功率直流充電樁。消費者在購物、用餐的 2~3小時內，車輛可補充一定電量，滿足后續出行需求。這不僅為消費者提供便利，還在保障安全的前提下提升服務品質。
