▍ 簡要說明 ↴

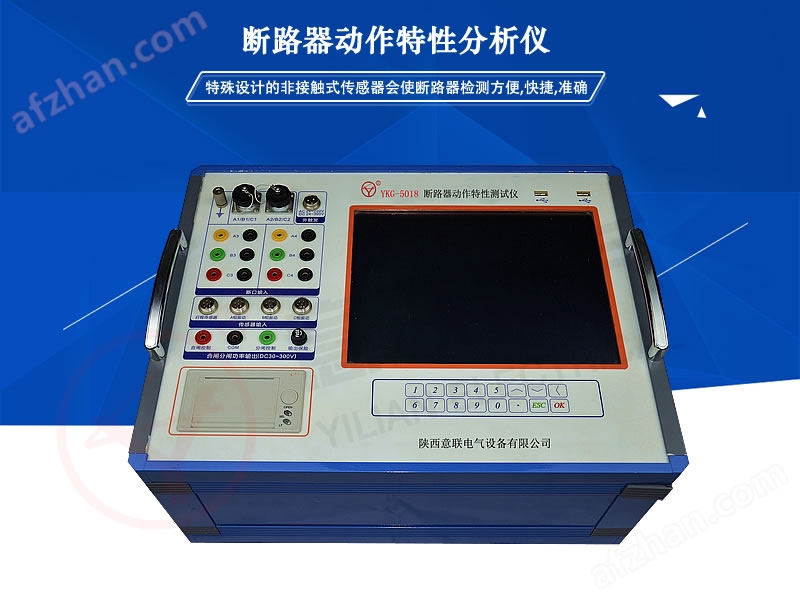

YLKG-5018斷路器動作特性測試儀是陜西意聯電氣根據國家斷路器相關規程設計研制的一款新型高壓斷路器機械特性測試專用儀器，斷路器動作特性測試儀可以完成目前市面上絕大多數斷路器的合分閘時間、合分閘速度、開距、行程等參數檢測，而本斷路器動作特性測試儀特殊設計的非接觸式傳感器會使斷路器的現場速度檢測變得更加方便、快捷、準確。
▍ 產品特性 ↴
❖ 測試項目涵蓋所有的斷路器機械特性相關參數檢測
❖ 全新的測試方法評估斷路器消弧觸頭磨損狀態
❖ 全新的振動指紋測試從新的角度評估斷路器狀態
❖ 儀器內部集成回路電阻測試儀功能，減少重復投資
❖ 包絡線繪制與匹配功能完成對斷路器參考機械行程的自動評估
❖ 很強的數據管理和便捷報告制作功能，使試驗過程更簡單
❖ 能同時測量單向有4個極的多級斷路器參數
▍ 功能應用 ↴
✔ 斷路器的合閘時間、分閘時間、zui大時間不同期、彈跳等參數檢測
✔ 斷路器剛合速度、剛分速度、平均速度等參數檢測
✔ 斷路器開距、超程、過沖、總行程等參數檢測
✔ 斷路器合閘線圈電流、分閘線圈電流曲線與線圈電流zui大值檢測
✔ 斷路器行程時間曲線、速度時間曲、加速度時間曲線檢測
✔ 合閘電阻阻值與投入時間檢測
✔ 斷路器回路電阻測量
✔ 斷路器消弧觸頭過渡時間和觸頭長度測量
✔ 斷路器斷口動態電阻曲線測量
✔ 斷路器振動試驗，包括振動指紋曲線采集、管理以及振動指紋曲線自動比對
✔ CO-t1-CO，O-t-CO-t1-CO，CO等額定操作序列驗證測試
✔ 參考機械行程曲線包絡線繪制
✔ 斷路器行機械程曲線自動比對
✔ 斷路器合分時間(金屬短接時間)、分合時間(無電流時間)測量
✔ 石墨觸頭合閘時間、分閘時間、過渡電阻曲線測量
✔ 豐富的數據處理功能，可以自動完成采集圖形的縮放、編輯、統計與分析等操作
✔ 12.1寸大屏顯示，全觸摸操作，內置微型打印機及時打印試驗測試報告
✔ 自動生成Word格式試驗報告，并且所有的數據和報告都可以通過U盤導出
▍ 技術參數 ↴
● 12路時間測量輸入通道，其中三路同時支持電阻觸頭和時間觸頭，6路隔離斷口輸入，可以同時檢測4級串聯斷口
● 時間測量：測量量程：4000ms（標準版），分辨率0.01ms，zui大測量.1ms
● 行程傳感器：
線性電阻尺測量范圍：0～250mm，分辨率：0.01mm，.5mm
線性電阻尺測量范圍：0～25mm，分辨率：0.01mm，.05mm
角度傳感器測量范圍：0～360度，分辨率：0.01度，.5度
加速度傳感器測量范圍：0～250mm，分辨率：0.1mm，誤差<5%RDG+2D
● 合閘電阻：測量量程：50Ω～5000Ω，測量誤差<1%RDG+2D
● 動態電阻：測試電流：25～100A，動態電阻測量誤差<1%RDG+2D
● 回路電阻：
zui大測量量程：10mΩ，測量.5%RDG+2D
zui大測量量程：2mΩ，測量.5%RDG+2D
● 速度測量范圍：
250mm線性電阻尺：0～20m/s，測量.5%RDG+2D
25mm線性電阻尺：0～20m/s，測量.5%RDG+2D
角度傳感器：0～20m/s，測量.5%RDG+2D
加速度傳感器：0～20m/s，測量誤差5%RDG+2D
● 線圈電流測量：測量量程：0～20A，分辨率：0.001A，.01A
● 振動傳信號測量：測量量程：0～5000G，測量誤差<5%
● 內置直流電源電壓輸出DC30～260V，輸出電流：0-20A
● 內置32G存儲空間，2個USB接口用于數據導出和外接鍵盤或鼠標
● 12.1寸大彩屏顯示，觸摸屏方式實現人機交互
● 工作電源：AC220V±10%50HZ
● 使用環境溫度：-10～50℃，環境濕度<90%
● 外形尺寸：448×260×150，重量:15kg
▍ 接線圖技術答疑 ↴
1、斷路器動作特性測試儀現場接地時，為什么要先接地線，然后再接斷口線？
答：現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓，此電壓量值很大，能量較小，但足以威脅到儀器本身的安全。儀器內部，斷口信號輸入端到地之間接有泄放回路。先接地線，實際優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀器的斷口通道安全。
處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書附錄二控制接線圖及說明重新接線。檢查控制回路，保證回路暢通。
3、儀器提示“輸出短路或負載過大，請關機檢查控制接線”
（1）控制接線錯誤，造成儀器輸出短路，致使短路保護功能啟動，儀器“合、分閘控制電源”無輸出。
處理辦法：關機后參見上述、1條重新檢查接線。
（2）現場線圈負載過大，儀器無法正常驅動
處理辦法：①對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的zui大帶載能力為20A。致使負載過大，儀器無法正常驅動。
現場一般都是把合閘控制線接在合閘線圈前級的合閘接觸器線圈上，用儀器控制開關接觸器合上，用接觸器驅動開關合閘線圈，使開關動作?；蛘卟捎谩巴庥|發”方式操作開關合閘。
