CHVS-EHV系列高精度電壓傳感器（資料下載）
1.產品介紹
CHVS-EHV 系列電壓傳感器是一種利用閉環磁通門原理將被測電壓轉換成與原邊電壓成比例跟隨輸出的電壓信號的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。
★ 交流、直流、混合電壓均可測量 ★ 響應速度快
★ 高線性度 ★ 優秀的抗干擾能力 ★原副邊高度絕緣

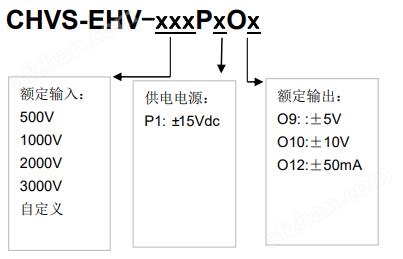

額定測量：
500 3000Vrms
額定輸出：
O9: :±5V
O10:±10V ； O12:±50mA
供電電源：
P1: ±15Vdc
3.電參數
|
| 額定電壓值(Vrms) | 500 1000 |
| Vp | 測量電壓范圍 | ±120% |
| Isn | 輸出電流 | ±50mA |
| Vsn | 輸出電流 | ±5V，±10V |
| X | 精度(Ta =0~70℃) | ≤0.1% |
|
| 精度(Ta = -40~85℃) | ≤0.3% |
| EL | 線性度誤差 | ≤0.05% |
| Vc | 電源電壓(±5%) | ±12V~±15Vdc |
| Iofs | 失調電流(@Ta =+25℃) | ≤±0.05mA |
| Vofs | 失調電壓(@Ta =+25℃) | ≤±5mV |
| Tr | 響應時間 | ≤ 1uS |
| F | 頻率范圍 | DC-100KHz (-1dB)@25%ofVpn |
| Ic | 耗電 | 35mA (@Vp=0) |
| RL | 負載電阻(@Vpn) | ≥5000Ω(電壓輸出型)/≤100Ω(電流輸出型) |
| CL | 負載電容 | ≤5nF |
| Rp | 原邊阻抗 | ≈1.5MΩ |
| Vd | 耐壓試驗(50HZ,1min) | 6.0KV |
4.常規參數：
| Ta | 工作溫度 | -40 - +85 ℃ |
| Ts | 貯存溫度 | -45 - +90 ℃ |
| W | 重量 | ≈480g |
| St | 執行標準 | EN50178 |
| Hw | 工作濕度 | 0-90% 無凝露 |
|
| 外殼材料 | 符合UL94-V0 |
5. 結構圖
