ADF300系列多用戶計量箱大可以對12路三相回路或者36路單相回路進行監測計量，并充分考慮現場使用的便利性，支持多路單三相回路的混合安裝。并且，通過軟硬件的精心設計，目前該系列產品已經實現預付費控制、負載控制、惡性負載識別、定時開關控制、強制開關控制等一系列可由用戶自行組合開啟的控制功能，而這些也正是實現用電智能化的基礎。

詳細介紹

該系列產品具有計量精度高、現場安裝方便、產品維護難度低、功能性強等特點。適用于需要進行電能集中管理，特別是需要預付費的場合。

圖1 ADF300系列計量箱外形圖

一、技術參數

ADF300系列多用戶計量箱的技術參數詳見表1，接線方式見圖2 ：

技術參數		型號
		ADF300-Ⅰ	ADF300-Ⅱ	ADF300-Ⅲ
電壓輸入	額定電壓	3*220/380V	3*220/380V	3*220/380V
	參比頻率	50Hz	50Hz	50Hz
	整箱功耗	<20VA	<20VA	<20VA
電流	輸入電流	大3*200A	大3*250A	大3*250A
	輸出電流	35(30)A或310(60)A	35(30)A或310(60)A	35(30)A或310(60)A
	啟動電流	0.004lb	0.004lb	0.004lb
精度	測量精度	1.0級
	時鐘精度	≤0.5s/d
脈沖	脈沖寬度	80±20ms
	脈沖常數	電流規格35(30)A時，脈沖常數：1600imp/kWh, 電流規格310(60)A時，脈沖常數：800imp/kWh
通訊	接口	RS485(通訊線需要屏蔽雙絞線)通訊線需要屏蔽雙絞線)
	協議	MODBUS-RTU、DL/T 645-07
環境	溫度	工作溫度：-20℃～+60℃，存儲溫度：-30℃～+70℃
	濕度	≤95%RH，不結露，無腐蝕性氣體場所
	海拔	≤2000m

表1 ADF300系列計量箱技術參數

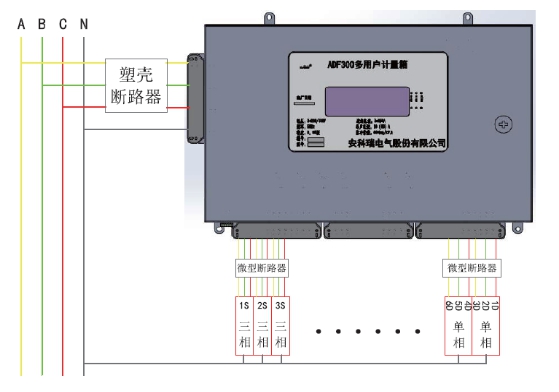

圖2 ADF300系列多用戶計量箱接線示意圖

二、應用方案

由上述可知，ADF300系列多用戶計量箱具有良好的功能性及適用性，接下來本文將以《安科瑞高校宿舍電能管理系統》為例介紹ADF300系列多用戶計量箱在實現電能預付費方面的實際應用方法。

1. 系統簡介

《安科瑞高校宿舍電能管理系統》是安科瑞公司新研制的與預付費系列電能表配套的售電管理系統。它是以電能管理軟件和集中抄表軟件為主，包括計算機，通訊管理機，打印機等設備在內的集成系統。

2. 系統架構

該系統主要分為三層，其中底層為ADF300系列多用戶計量箱，中間層為通訊管理機，上層為客戶端PC、服務器及相關外設（如打印機等），系統拓?fù)鋱D如圖3所示。

圖3 安科瑞高校宿舍電能管理系統拓?fù)鋱D

3. 系統功能

《安科瑞高校宿舍電能管理系統》主要包括以下功能：

l 預付費功能：每個宿舍用電單獨計量，遠程售電，電量用完時將自動斷電，并具有負電能管理功能。

l 遠程監控功能：通過計算機實施遠程監控，即可實施遠程設置、遠程查看工作狀態、違規記錄和遠程開關房間電源。

l 基礎免費電量批量：為滿足高校存在每月可免費使用一定量電能的需求，本系統可每月批量設置基礎免費電量。

l 時間控制功能：可設定每個宿舍自動斷電和供電的時間，做到每個房間設備定時自動斷電和自動恢復供電，避免人工拉閘造成對電器損壞。

l 用電總功率控制功能：管理者根據需要對各房間的用電總功率閾值進行設置，超出設置值將自動斷電。

l 惡性負載控制功能：對不允許使用的發熱電器（如電爐、熱得快、等）實施自動識別控制，發現這些發熱電器自動斷電。

l 權限管理功能：對帳戶的各項操作可批量和個別進行，管理者可對操作人員設定不同操作權限。

4. 使用流程

系統的使用流程如圖4所示：

圖4 系統使用流程圖

系統開始使用之前的準備工作包括系統安裝、系統配置及系統初始化，完成準備工作之后，即可進行集體開戶操作，并在需要的情況下下發基礎電量，完成開戶之后，即可進行正常的日常購電、退電及沖正等操作，或者進行遠程分合閘、抄表、時控、負控、費控等設置下發，在用戶退宿的時候可以進行銷戶操作清空剩余電量，所有的操作均可在報表中心查看相應記錄。
