建大仁科微型超聲波風速風向儀RS-CFSFX-N01-3
建大仁科微型超聲波風速風向儀RS-CFSFX-N01-3
1.產品介紹

1.1 產品概述

小型超聲波風速風向傳感器是一款基于超聲波原理研發的風速風向測量儀器，利用發送的聲波脈沖，測量接收端的相位差來計算風速和風向。該傳感器可以同時測量風速，風向的瞬時數值，廣泛適用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的風速與風向測量。
內置電子指南針選型的設備，安裝時不再有方位的要求，只需保證水平安裝即可，整機外殼采用ABS材質，具有重量輕、沒有任何移動部件、堅固耐用等特點。

1.2功能特點

◆無角度限制，可同時測量風速風向數據
◆無移動部件，磨損小，使用壽命長
◆采用隨機誤差識別技術，大風下也可保證測量的低離散誤差，使輸出更平穩
◆采用ABS工程塑料外殼，設計輕巧，攜帶輕便，安裝、拆卸方便
◆產品采用485通信接口，標準ModBus-RTU通信協議，通信地址及波特率可設置，*遠通信距離2000米
◆內置電子指南針的設備，安裝時無方向要求，水平安裝即可
◆無需維護和現場校準

1.3技術參數

超聲測風是超聲波檢測技術在氣體介質中的一種應用，它是利用超聲波在空氣中傳播速度受空氣流動(風)的影響來測量風速的。與常規的風杯或旋翼式風速儀相比這種測量方法的*大特點在于整個測風系統沒有任何機械轉動部件，屬于無慣性測量，故能準確測量出自然風中陣風脈動的高頻成分。
超聲波風速風向變送器使用四個超聲波探頭在二維平面內循環發送和接收超聲波，通過超聲波受風速影響因而增減的原理來實現對風速和風向的測量。

2.產品選型

3.設備安裝說明

3.1 設備安裝前檢查

設備清單：
■傳感器設備1臺
■合格證、保修卡
■白色托片一個、M4*10螺絲螺母2個、M5螺母3個

3.2安裝方式

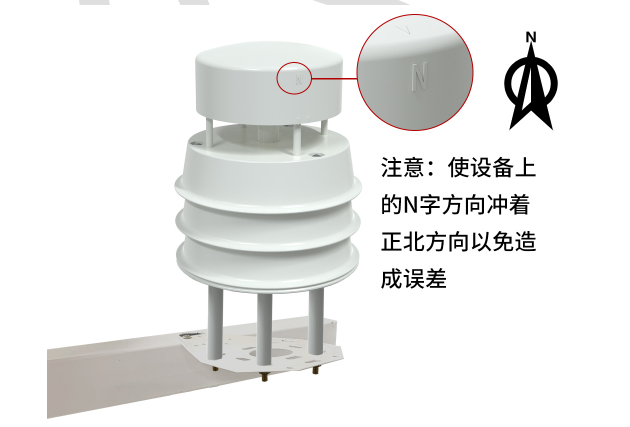

橫梁安裝（選配）：
無電子指南針的設備安裝如下圖所示，內置電子指南針的設備只需水平安裝即可。

3.3 接口說明

寬電壓電源輸入10-30V直流電源。485信號線接線時注意A、B兩條線不能接反，總線上多臺設備間地址不能沖突。

4.配置軟件安裝及使用

4.1 軟件選擇

打開485型資料包，選“調試軟件”—“485參數配置軟件”，找到

打開即可。

4.2 設備連接

4.3 參數設置

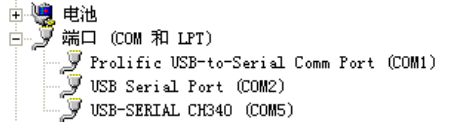

（1）選擇正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口），下圖列舉出幾種不同的485轉換器的驅動名稱。

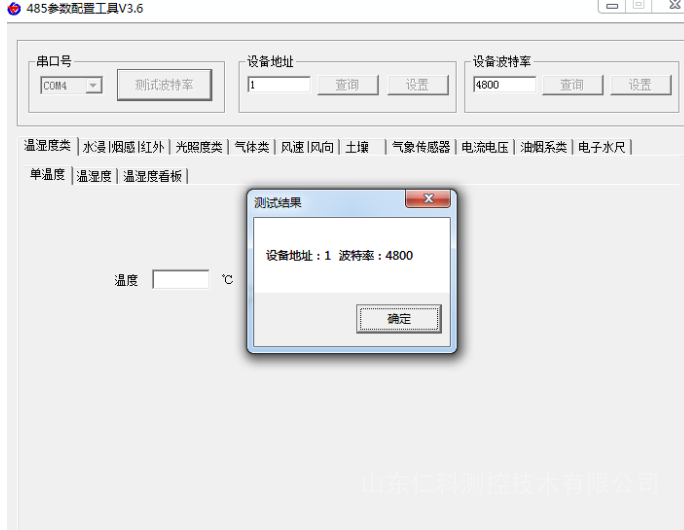

（2）單獨連接一臺設備后上電，點擊軟件的“測試波特率”，軟件會測試出當前設備的波特率以及地址，默認波特率為4800bit/s,默認地址為0x01。
（3）根據使用需要修改地址以及波特率，同時可查詢設備的當前功能狀態。
（4）如果測試不成功，請重新檢查設備接線及485驅動安裝情況。

5.Modbus通信協議

5.1通訊基本參數

5.2 數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址（出廠默認0x01）。
功能碼：主機所發指令功能指示。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

從機應答幀結構：

5.3 寄存器地址

5.4 通訊協議示例以及解釋

舉例：讀取變送器設備（地址0x01）的風速和風向?qū)崟r值
問詢幀：

應答幀 ：

實時風速計算：
風速：007D (十六進制)= 125 => 風速 = 1.25 m/s
實時風向計算：
風向：005A (十六進制)= 90 => 風向 = 東風
舉例：讀取變送器設備（地址0x01）的實時風力等級值
問詢幀：

應答幀：

實時風力等級計算：
風力等級：0001 (十六進制)= 1=> 風力等級 = 1 級

6.常見問題及解決辦法

設備無法連接到PLC或電腦
可能的原因：
1)電腦有多個COM口，選擇的口不正確。
2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為0x01）。
3)波特率，校驗方式，數據位，停止位錯誤。
4)485總線有斷開，或者A、B線接反。
5)設備數量過多或布線太長，應就近供電，加485增強器，同時增加120Ω終端電阻。
6)USB轉485驅動未安裝或者損壞。
7)設備損壞。
