西門子變頻器 MicroMaster 4系列
矢量型 MM440系列 采用高性能的矢量控制技術 過載能力強
節能型 MM430系列 適用于風機和泵類負載 節能郊果明顯
通用型 MM420系列 適用于各種通用機械負載 性價比高
簡易型 MM410系列 安裝簡單、使用方便 功率0.12－0.75kW

西門子S7-300詳細介紹

西門子中國地區總代理商S7-300模塊

西門子詳細介紹

銷往國內；上海，天津，北京，深圳，哈爾濱，河北、 山西、 遼寧、 吉林、 黑龍江、 江蘇、 浙江、安徽、 福建、 江西、 山東、 河南、 湖北、湖南、 廣東、 海南、 四川、 貴州、 云南、 陜西、 甘肅、 青海、等市縣地區

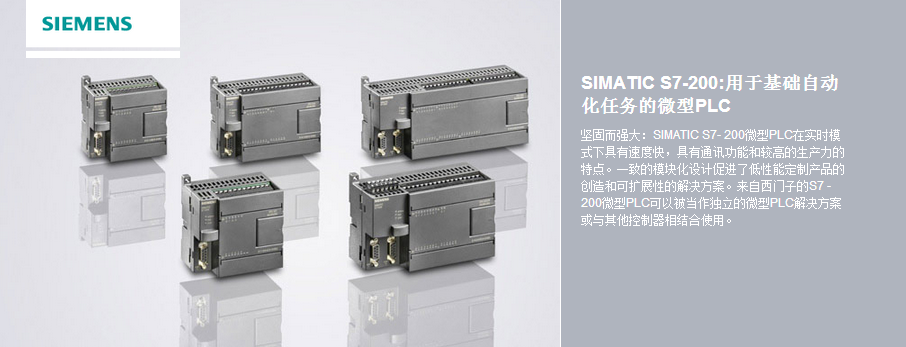

西門子s7-200PLC模塊有10種不同的CPU

繼電器型：CPU221，CPU222，CPU224，CPU224XP,CPU226

晶體管型：CPU221，CPU222，CPU224，CPU224XP,CPU226

西門子6ES7 321-1CH20-0AA0詳細介紹

西門子s7-300模塊PLC有20個不同的CPU:

7種標準型CPU(CPU312,CPU314,CPU315-2DP,CPU315-2PN/DP,CPU317-2DP,CPU317-2PN/DP,CPU319-3PN/DP)
6 個緊湊型 CPU（帶有集成技術功能和 I/O）（CPU312C、CPU313C、CPU313C-2PtP、CPU313C-2DP、CPU314C-2PtP、CPU314C-2DP）
5 個故障安全型 CPU（CPU315F-2DP、CPU315F-2PN/DP、CPU317F-2DP、CPU317F-2PN/DP、CPU319F-3PN/DP）
2種技術型CPU(CPU315T-2DP, CPU317T-2DP)
18種CPU可在-25°C 至 +60°C的擴展的環境溫度范圍中使用
具有不同的性能等級，滿足不同的應用領域。

西門子s7-400PLC模塊

9 個不同 CPU 可用于 S7-400
3 個 CPU 可用于 S7-400H 和 S7-400F/FH
2 個故障安全 CPU 可用于 S7-400F
各種性能級別適用于廣泛應用
SIMATIC S7-400 提供多種 CPU，以滿足不同的性能要求：

CPU 412-1 和 CPU 412-2:
用于中等性能范圍的小型設備。
CPU 414-2, CPU 414-3, CPU 414-3 PN/DP:
用于具有對編程、處理速度和通訊有額外要求的中型設備。
CPU 416-2, CPU 416-3, CPU 416-3 PN/DP:
滿足性能要求。
CPU 417-4 DP:
滿足zui的性能要求。
CPU 412-3H, CPU 414-4H 和 CPU 417-4H:
用于 SIMATIC S7-400H 和 S7-400F/FH
CPU 416F-2 和 CPU 416F-3 PN/DP:
用于建立故障安全自動化系統，滿足日益增長的安全需要。

西門子PLC，西門子變頻器，西門子觸摸屏等，型號齊全！涵蓋了西門子200系列PLC、西門子300系列PLC及其EM221模塊、EM222模塊、EM223模塊、EM231模塊、EM232模塊、EM235模塊、PPI電纜、MPI電纜、5611卡、SM321、SM322、SM323、SM331、EM332模塊等，S7-200系列主機包括CPU224CN、CPU226CN、CPU224XP，S7-300系列主機包括CPU312、CPU313、CPU314、CPU315-2DP等

可以*應對每個應用的SIMATIC控制器

我公司的SIMATIC系列控制器解決方案可以根據用戶的需求提供*的可編程邏輯控制器。無論是控制任務，集成技術或數據存檔-此報告小規模的自動化任務到非常復雜的系統解決方案 -安全模式或標準條件下的控制器 - SIMATIC控制器 代表了貴公司未來安全的投資，并允許您以迅速，靈活，成本效益的方式應對新的挑戰

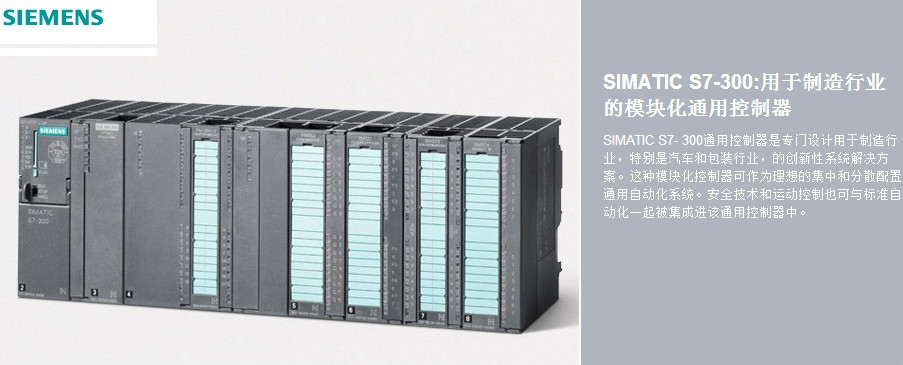

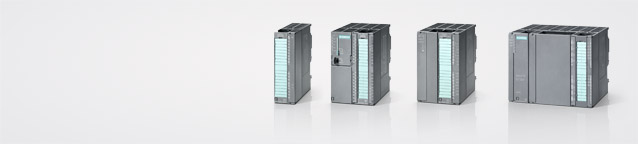

多面板模塊系列 S7-300 可以進行模塊定制來滿足zui多變的任務。

功能模塊是智能性的，可以獨立執行技術任務，如計數、測量、凸輪控制、PID 控制和傳動控制。 因此它們可以減輕 CPU 的負荷。
它們可以使用在需要高等級的精度和動態響應的應用中。

通訊處理器用于把 S7-300 連接到不同的總線系統/通訊網絡上，以及進行點到點連接。根據應用情況和模塊的不同協議，可以提供不同的總線系統，如 PROFIBUS DP 或工業以太網

通過處理器（CP）進行點到點連接是一種強大而低成本的中線系統替代方案。相對于總線系統，點到點鏈接的優點在只有較少 (RS485) 設備需要連接到 SIMATIC S7 上時非常明顯。
CP 可以方便的把第三方系統連接到 SIMATIC S7 上。由于 CP 具有*的靈活性，可以實現多種不同的物理傳輸介質、傳輸速率，甚至可以自定義傳輸協議。
對于每個 CP，我們用 CD 光盤提供了組態軟件包和電子手冊，以及用于實現 CPU 和 CP 之間通訊的參數化屏幕形式和標準的功能塊。

西門子6ES71934CC200AA0

組態的數據會存儲到 CPU 的系統塊中，并備份。因此更換模塊時新模塊可以立即投入使用。
S7-300 的接口模塊現有三種版本，每個都帶有用于不同物理傳輸介質的接口。

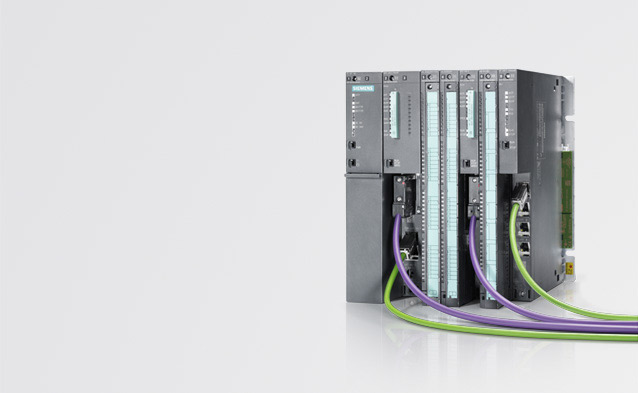

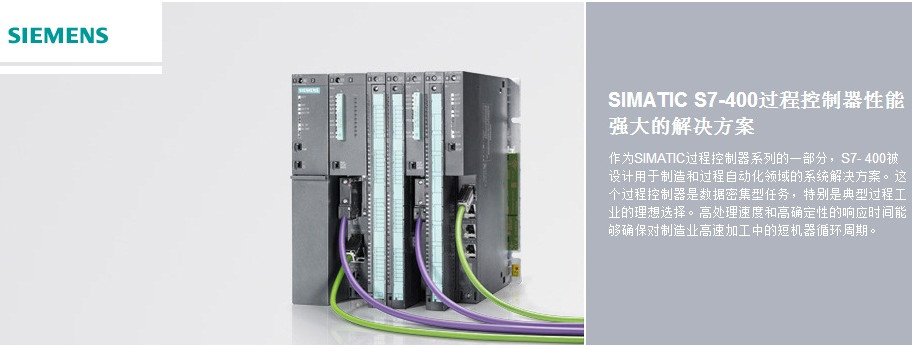

SIMATIC S7-400

SIMATICS7-400 PNH系統可以根據具體應用需求量身定制：性能可擴展、的冗余度可靈活組態，安全功能易于集成。集成PROFINET接口，可冗余連接I/O設備，或者通過PROFIBUS連接I/O設備，實現工廠級通信。無論何種應用，使用SIMATIC S7-400 PNH，均可在熟悉的STEP7 工程環境中，進行便捷而有效的編程和組態。

有一系列從入門級CPU直到高性能CPU，用于配置控制器。所有CPU控制大量結構;多個CPU可以在一個多值計算配置中一起工作以提高性能。由于CPU的高處理速度和確定性的響應時間，可縮短機器的循環周期。

不同的CPU具有不能，例如，工作存儲器，地址范圍，連接數量和執行時間。十款款標準的CPU，集成PROFIBUS、PROFINET 總線接口。

信號模塊是控制器進行過程操作的接口。許多不同的數字量和模擬量模塊根據每一項任務的要求，準確提供輸入/輸出。數字量和模擬量模塊在通道數量、電壓和電流范圍、電絕緣、診斷和警報功能等方面都存在著差別。S7-400 信號模塊不僅是能夠在*機架擴展，而且可以通過 PROFIBUS DP 連接到 S7-400 *控制器。支持熱插拔，這使更換模塊變得極其簡單。

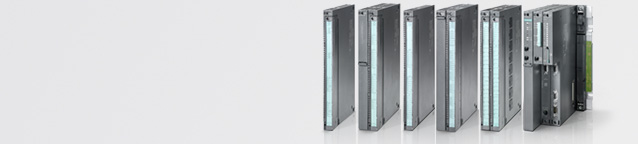

多種S7-400 系列 功能模板可以進行模塊定制來滿足zui多變的任務。
除了帶有集成功能和接口的 CPU，還有豐富的采用 S7-400 設計的特殊模塊供技術使用。

通訊處理器用于將 S7-400 連接到不同的總線系統/通訊網絡，也用于點對點的連接。

作為總線系統的替代品，借助通訊處理器 (CP) 實現的點對點連接功能非常強大且成本較低。當僅要將幾個 (RS 485) 設備連接到 SIMATIC S7 時，與總線系統相比，點對點鏈路的優勢是極為明顯的。

通訊處理器也能夠輕松地將第三方系統連接至 SIMATIC S7-400 系統中。由于 CP 具有很高的靈活性，因此可以執行不同的物理傳輸介質、傳輸速度，甚至是自定義的傳輸協議。對每一個 CP 都有一個組態包。組態包中帶有電子手冊、參數化屏幕表單和用于 CPU 和 CP 之間通訊的標準功能塊。組態數據存儲在系統塊中并在 CPU 中備份。因此，在更換模塊后，新模塊馬上就可以使用。

借助 S7-400 點對點鏈路模塊，針對不同的物理傳輸介質，只需要插入相關的接口子模塊，而無需外部轉換器。

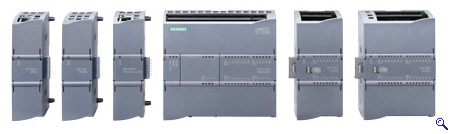

SIMATIC S7-1200

新的模塊化 SIMATIC S7-1200 控制器是我們新推出產品的核心，可實現簡單卻高度***的自動化任務。SIMATIC S7-1200 控制器實現了模塊化和緊湊型設計，功能強大、投資安全并且*適合各種應用。

可擴展性強、靈活度高的設計，可實現zui高標準工業通信的通信接口以及一整套強大的集成技術功能，使該控制器成為完整、全面的自動化解決方案的重要組成部分。

SIMATIC HMI 基礎面板的性能經過優化，旨在與這個新控制器以及強大的集成工程組態*兼容，可確保實現簡化開發、快速啟動、***監控和zui高等級的可用性。正是這些產品之間的相互協同及其創新性的功能，幫助您將小型自動化系統的效率提升到一個*的水平。

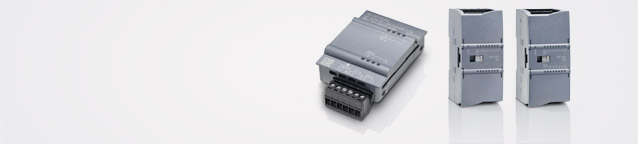

信號模塊可以連接到CPU的右側，進一步擴展數字或模擬輸入/輸出能力。CPU 1212C接受兩個，CPU1214C接受八個信號模塊。

大量不同的數字量和模擬量模塊可***提供每種任務所需的輸入/輸出。數字量和模擬量模塊在通道數目、電壓和電流范圍、隔離、診斷和報警功能等方面有所不同。 對于在此列舉的所有模塊系列，SIPLUS 部件也可應用在擴展溫度范圍 -25 - +60℃ 以及腐蝕性環境/冷凝環境中。

集成PROFINET接口

SimaticS7-1200的新CPU固件2.0版本支持與作為Profinet IO控制器的Profinet IO設備之間的通信。通過集成的Web服務器，可以通過CPU調用信息，通過標準網絡瀏覽器處理數據，也可以在運行時間從用戶程序中對數據進行歸檔。

利用已建立的TCP/IP標準，SIMATIC S7-1200集成的PROFINET接口可用于編程或者與HMI設備和額外的控制器之間的通信。作為PROFINET IO控制器，SIMATIC S7-1200現在支持與PROFINET IO設備之間的通信。西門子6ES71934CC200AA0

該接口包含一個具有自動交叉功能的抗噪聲的RJ45連接器，它支持以太網網絡，其數據傳輸速率高達10/100 Mbit/s。

與第三方設備之間的通訊

在SIMATIC S7-1200上采用集成PROFINET接口可以實現與其他制造商生產的設備之間的無縫集成。利用所支持的本地開放式以太網協議TCP/IP和TCP上的ISO，可以與多個第三方設備進行連接和通訊。
這種通信能力與集成工程系統SIMATIC STEP 7 Basic支持的標準T-Send/T-Receive說明共同配置，為您在設計您的自動化解決方案中提供更高水平的靈活性。

簡易通訊模塊

在SIMATIC S7-1200的CPU上zui多可以增加3個通訊模塊。
RS485和RS232通訊模塊適用于串行、基于字符的點到點連接。在SIMATIC STEP 7 Basic工程系統內部已經包含了USS驅動器協議以及Modbus RTU主、從協議的庫函數。

SIMATIC STEP 7 Basic 的設計理念是直觀、易學和易用。這種設計理念可以使您在工程組態中實現率。一些智能功能，例如直觀的編輯器、拖放功能和“InliSense”（智能檢測）工具，可讓您的工程組態進行的更加迅速。

這款新軟件的體系結構源于對未來創新的不斷追求，西門子在軟件開發領域已經有很多年的經驗，因此 SIMATIC STEP 7 的設計是以未來為導向的。

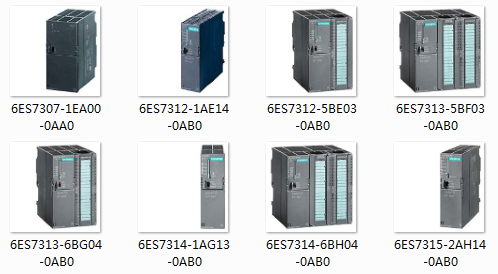

電源模板6ES7307-1BA00-0AA0電源模塊(2A)6ES7307-1EA00-0AA0電源模塊(5A)6ES7307-1KA01-0AA0電源模塊(10A)CPU6ES7312-1AE13-0AB0CPU312，32K內存6ES7312-5BE03-0AB0CPU312C，32K內存 10DI/6DO6ES7313-5BF03-0AB0CPU313C，64K內存 24DI/16DO / 4AI/2AO6ES7313-6BF03-0AB0CPU313C-2PTP，64K內存 16DI/16DO6ES7313-6CF03-0AB0CPU313C-2DP，64K內存 16DI/16DO6ES7314-1AG13-0AB0CPU314,96K內存6ES7314-6BG03-0AB0CPU314C-2PTP 96K內存 24DI/16DO / 4AI/2AO6ES7314-6CG03-0AB0CPU314C-2DP 96K內存 24DI/16DO / 4AI/2AO6ES7315-2AG10-0AB0CPU315-2DP, 128K內存6ES7315-2EH13-0AB0CPU315-2 PN/DP, 256K內存6ES7317-2AJ10-0AB0CPU317-2DP,512K內存6ES7317-2EK13-0AB0CPU317-2 PN/DP,1MB內存6ES7318-3EL00-0AB0CPU319-3 PN/DP,1.4M內存內存卡6ES7 953-8LF20-0AA0SIMATIC Micro內存卡 64kByte(MMC)6ES7 953-8LG11-0AA0SIMATIC Micro內存卡128KByte(MMC)6ES7 953-8LJ20-0AA0SIMATIC Micro內存卡512KByte(MMC)6ES7 953-8LL20-0AA0SIMATIC Micro內存卡2MByte(MMC)6ES7 953-8LM20-0AA0SIMATIC Micro內存卡4MByte(MMC)6ES7 953-8LP20-0AA0SIMATIC Micro內存卡8MByte(MMC)開關量模板6ES7 321-1BH02-0AA0開入模塊（16點，24VDC）6ES7 321-1BH10-0AA0開入模塊（16點，24VDC）6ES7 321-1BH50-0AA0開入模塊（16點，24VDC，源輸入）6ES7 321-1BL00-0AA0開入模塊（32點，24VDC）6ES7 321-7BH01-0AB0開入模塊（16點，24VDC，診斷能力）6ES7 321-1EL00-0AA0開入模塊（32點，120VAC）6ES7 321-1FF01-0AA0開入模塊（8點，120/230VAC）6ES7 321-1FF10-0AA0開入模塊（8點，120/230VAC）與公共電位單獨連接6ES7 321-1FH00-0AA0開入模塊（16點，120/230VAC）6ES7 321-1CH00-0AA0開入模塊（16點，24/48VDC）6ES7 321-1CH20-0AA0開入模塊（16點，48/125VDC）6ES7 322-1BH01-0AA0開出模塊（16點，24VDC）6ES7 322-1BH10-0AA0開出模塊（16點，24VDC）高速6ES7 322-1CF00-0AA0開出模塊（8點，48-125VDC）6ES7 322-8BF00-0AB0開出模塊（8點，24VDC）診斷能力6ES7 322-5GH00-0AB0開出模塊（16點，24VDC，獨立接點，故障保護）6ES7 322-1BL00-0AA0開出模塊（32點，24VDC）6ES7 322-1FL00-0AA0開出模塊（32點，120VAC/230VAC）6ES7 322-1BF01-0AA0開出模塊（8點，24VDC，2A）6ES7 322-1FF01-0AA0開出模塊（8點，120V/230VAC）6ES7 322-5FF00-0AB0開出模塊（8點，120V/230VAC，獨立接點）6ES7 322-1HF01-0AA0開出模塊（8點,繼電器,2A）6ES7 322-1HF10-0AA0開出模塊（8點,繼電器,5A，獨立接點）6ES7 322-1HH01-0AA0開出模塊(16點,繼電器)6ES7 322-5HF00-0AB0開出模塊（8點,繼電器,5A，故障保護）6ES7 322-1FH00-0AA0開出模塊（16點，120V/230VAC）6ES7 323-1BH01-0AA08點輸入，24VDC；8點輸出，24VDC模塊6ES7 323-1BL00-0AA016點輸入，24VDC；16點輸出，24VDC模塊模擬量模板6ES7 331-7KF02-0AB0模擬量輸入模塊(8路，多種信號)6ES7 331-7KB02-0AB0模擬量輸入模塊(2路，多種信號)6ES7 331-7NF00-0AB0模擬量輸入模塊(8路，15位精度)6ES7 331-7NF10-0AB0模擬量輸入模塊(8路，15位精度)4通道模式6ES7 331-7HF01-0AB0模擬量輸入模塊(8路，14位精度，快速)6ES7 331-1KF01-0AB0模擬量輸入模塊(8路, 13位精度)6ES7 331-7PF01-0AB08路模擬量輸入,16位,熱電阻6ES7 331-7PF11-0AB08路模擬量輸入,16位,熱電偶6ES7 332-5HD01-0AB0模擬輸出模塊(4路) 6ES7 332-5HB01-0AB0模擬輸出模塊(2路) 6ES7 332-5HF00-0AB0模擬輸出模塊(8路) 6ES7 332-7ND02-0AB0模擬量輸出模塊(4路，15位精度)6ES7 334-0KE00-0AB0模擬量輸入(4路RTD)/模擬量輸出（2路）6ES7 334-0CE01-0AA0模擬量輸入(4路)/模擬量輸出（2路）附件6ES7 365-0BA01-0AA0IM365接口模塊6ES7 360-3AA01-0AA0IM360接口模塊6ES7 361-3CA01-0AA0IM361接口模塊6ES7 368-3BB01-0AA0連接電纜 (1米)6ES7 368-3BC51-0AA0連接電纜 (2.5米)6ES7 368-3BF01-0AA0連接電纜 (5米)6ES7 368-3CB01-0AA0連接電纜 (10米)6ES7 390-1AE80-0AA0導軌(480mm)6ES7 390-1AF30-0AA0導軌(530mm)

6ES7 972-0BA50-0xA0 快速連線網絡接頭（不帶編程口）

6ES7 972-0BB50-0xA0 快速連線網絡接頭（帶編程口）

6ES7 972-0BA12-0xA0 90度網絡接頭（不帶編程口）

6ES7 972-0BB12-0xA0 90度網絡接頭（帶編程口）

6ES7 972-0BA41-0xA0 35度網絡接頭（不帶編程口）

6ES7 972-0BB41-0xA0 35度網絡接頭（帶編程口）

6GK1 500-0EA02 無角度網絡接頭（不帶編程口）

6GK1 500-0FC00 無角度快速連線網絡接頭（不帶編程口）

《銷售態度》：質量保證、誠信服務、及時到位！

《銷售宗旨》：為客戶創造價值是我們永遠追求的目標！
《服務說明》：現貨配送至全國各地含稅（17%）含運費！
《產品質量》：原裝*，*！
《產品優勢》：專業銷售 薄利多銷 信譽好，口碑好，價格低，貨期短，大量現貨,服務周到!

產品遠銷：
1．華北地區：北京、天津、河北、山西、內蒙古（5個省、市、區）。
2．東北地區：遼寧、吉林、黑龍江、大連（4個省、市）。
3．華東地區：上海、江蘇、浙江、安徽、福建、江西、山東、寧波、夏門、青島（10個省、市）。
4．中南地區：河南、湖北、湖南、廣東、廣西、海南、深圳（7個省、市）。
5．西南地區：重慶、四川、貴州、云南、西藏（5個省、市）。
6．西北地區：陜西、甘肅、青海、寧夏、新疆（5個省、區）。

1. 如何避免S7-300/400系統掃描時間過長而導致CPU停機？

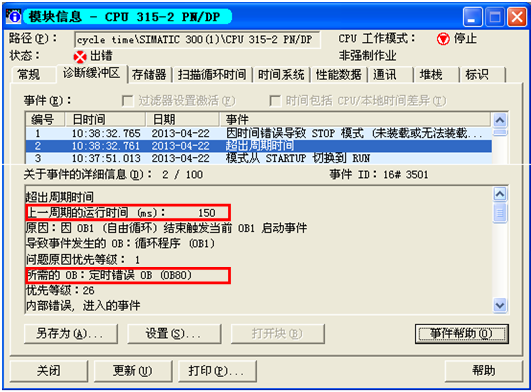

如果用戶程序的執行時間超出硬件組態中所設定CPU的掃描周期監控時間，則CPU會因看門狗超時而停機，同時觸發定時錯誤OB80，診斷信息如圖1所示：

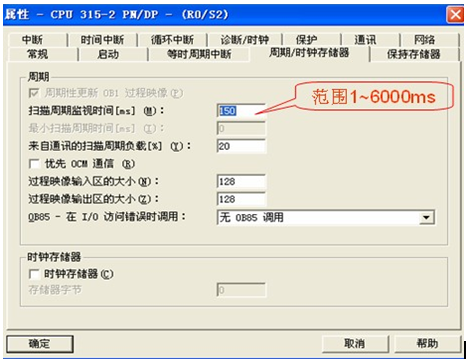

S7-300/400 CPU的循環掃描時間（看門狗時間）默認為150ms（zui大可修改為6000ms），用戶程序的執行時間必須在設定的掃描周期監控時間范圍內。zui大掃描周期設置如圖2所示：

2. 如何查看S7-300/400系統掃描循環時間？
如果工程師需要了解程序的掃描周期，可通過如下兩種方法查詢。

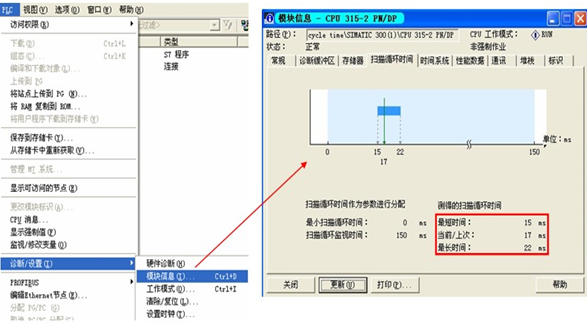

方法一、將程序下載到PLC后，進行在線連接，查看CPU信息，如圖3所示：

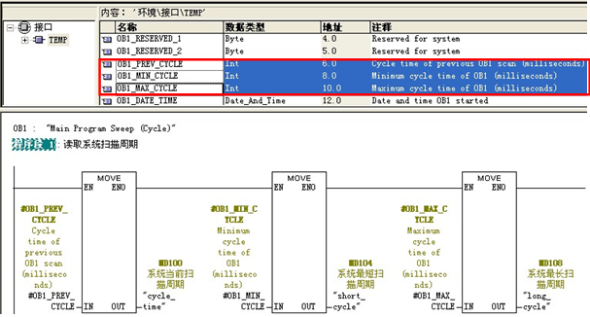

方法二、通過將OB1相應的臨時變量傳送到M區，即可讀取CPU掃描循環時間，如圖4、圖5所示：

3. 如何查看S7-300/400中一個子程序的大約執行時間？
使用S7-300/400 CPU時，如果工程師需要了解某個子程序的大約執行時間，可在該子程序前、后分別讀取CPU系統時鐘，然后使用時鐘相減指令FC34進行編程計算，步驟如下：

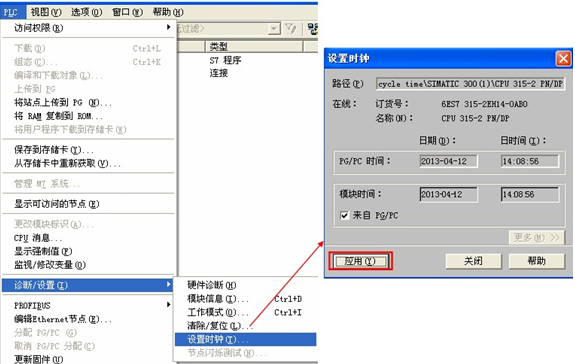

1、設置PLC系統時鐘，按圖6所示的設置：

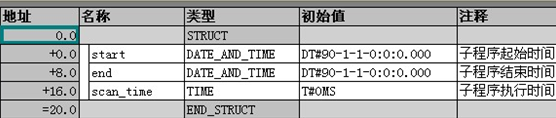

2、創建一個塊符號名為“time”的數據塊（DB1），并創建如下變量，如圖7所示：

3、在需要測試的子程序的***個網絡和zui后一個網絡讀取系統時鐘，然后運用時鐘相減指令FC34進行計算。
如下例程中測試了“FC1”子程序的執行時間，如圖8所示：

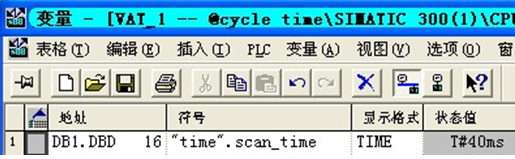

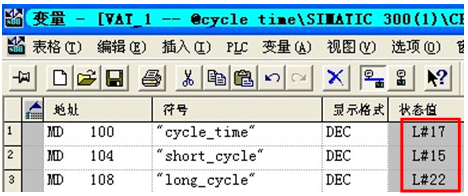

4、通過變量監控表查看該子程序的大約執行時間，如圖9所示：

圖9子程序大約執行時間
1多功能測量表SENTRON PAC3200簡介
SENTRON PAC3200電能監視設備可***提供系統特性，包括電壓和電流zui大值、zui小值和平均值，功率值、頻率、功率因數、對稱性、邏輯計算、負載趨勢、諧波和總諧波失真等。SENTRON PAC3200可檢測 50 多個基本數值，具有 10個電能計數器，可用于全面負載檢測。它們的測量準確度滿足電能計數器標準所規定的較高要求。PAC3200帶有MODBUS RTU-RS485接口、PROFIBUS-DP接口和MODBUS TCP 接口，可以很方便將PAC3200的數據上傳到PLC中進行處理，也可以上傳到HMI中進行數據分析、處理及歸檔。對于西門子系統可以輕松地將PAC3200集成到上位自動化系統中，例如，集成到西門子 SIMATIC PCS 7 powerrate 和SIMATIC WinCC powerrate 軟件包中。

2 PAC3200通信接口對比
PAC3200可以通過MODBUS RTU RS485接口、MODBUS TCP 以太網接口以及現場總線PROFIBUS-DP接口與PLC和HMI通信。下面分別以連接S7-300 PLC為例，在通信性能、連接的個數、編程方面進行對比：

1） 通信性能：PROFIBUS-DP使用令牌方式由主站依次訪問從站，是實時現場總線，通信響應快，通信的響應時間應考慮PAC3200數據的刷新時間（自身刷新時間可能較PROFIBUS-DP刷新時間慢）；如果選擇以太網MODBUS TCP 通信，由于不是實時網絡，通信性能次之，通信的響應時間也應考慮PAC3200數據的刷新時間（自身刷新時間可能較以太網刷新時間慢）；使用RS485 MODBUS RTU通信，由于基于串口，通信性能不能與以太網與PROFIBUS-DP相比較。
2） 連接個數：使用PROFIBUS-DP，基于主站的性能，zui多可以連接126個站點；以太網MODBUS TCP 通信，基于CP的連接個數，通常16個；使用RS485 MODBUS RTU，可以連接一個網段，典型值31個站點。
3） 編程：使用PROFIBUS-DP，不需要編寫通信程序；使用以太網MODBUS TCP 通信，需要編寫發送接收通信程序；使用RS485 MODBUS RTU通信，需要編寫從站輪詢程序，比較麻煩，如果沒有購買MODBUS RTU的驅動，還需要編寫通信程序。
4） 價格：PROFIBUS-DP與RS485 MODBUS RTU通信需要購買選件網卡，而PAC3200本身集成以太網接口，支持MODBUS TCP 通信。
下面將介紹PAC3200的MODBUS TCP 通信。

3 MODBUS TCP 通信報文
MODBUS TCP 使MODBUS RTU協議運行于以太網，MODBUS TCP使用TCP/IP和以太網在站點間傳送MODBUS報文，MODBUS TCP結合了以太網物理網絡和網絡標準TCP/IP以及以MODBUS作為應用協議標準的數據表示方法。MODBUS TCP通信報文被封裝于以太網TCP/IP數據包中。與傳統的串口方式，MODBUS TCP插入一個標準的MODBUS報文到TCP報文中，不再帶有數據校驗和地址，如圖1所示：

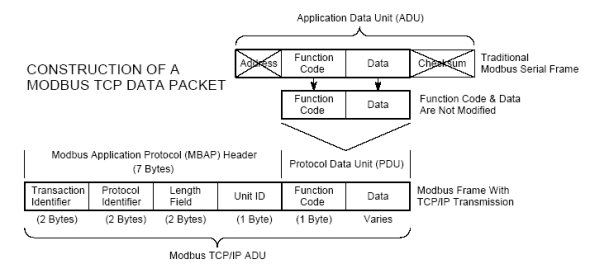

圖1：MODBUS TCP報文

由于使用以太網TCP/IP數據鏈路層的校驗機制而保證了數據的完整性，MODBUS TCP 報文中不再帶有數據校驗”CHECKSUM”，原有報文中的“ADDRESS”也被“UNIT ID”替代而加在MODBUS應用協議報文頭中。

MODBUS TCP服務器使用502端口與客戶端進行通信。

S7-300 與PAC3200 之間進行MODBUS TCP 通信時，MODBUS應為協議的報文頭賦值如下：
byte 0： transaction identifier (高字節) – 為0
byte 1：transaction identifier(低字節) - 為0
byte 2：protocol identifier(高字節) = 0
byte 3：protocol identifier (低字節) = 0
byte 4：length field (高字節) = 0 (因?yàn)樗械膱?bào)文小于256)
byte 5：length field (低字節) = 后面跟隨的字節數
byte 6：unit identifier -原從站地址，這里為0
byte 7：MODBUS 功能碼，通過功能碼發送通信命令
byte 8 ～：后續的字節數與功能碼相關

4 PAC3200支持的MODBUS TCP 功能碼
在MODBUS TCP 的報文中，通過使用功能碼請求通信伙伴的數據，如對內部寄存器的讀寫操作、讀輸入寄存器、寫輸出寄存器等。不同的操作使用不同的功能碼，如FC1、2、3、4、5、6、7、15、16等，PAC3200支持FC2、FC3、FC4、FC6、FC16，在下面將介紹PAC3200這些功能碼的報文格式：

FC2 讀輸入的位信號：
請求：
Byte 0： 功能碼，2
Byte 1-2： 開始的位地址
Byte 3-4：位的個數 (1-2000)

響應：

Byte 0: 返回的功能碼 2
Byte 1: 返回的字節個數 (B=(位的個數+7)/8)
Byte 2-(B+1): 位信號的值 (zui低有效位是***個位信號)

FC3 讀多個寄存器信號：
請求：
Byte 0： 功能碼，3
Byte 1-2： 寄存器開始地址
Byte 3-4： 寄存器的個數 (1-125)

響應：

Byte 0: 返回的功能碼 3
Byte 1: 返回的字節個數 (B=2倍寄存器數)
Byte 2-(B+1): 寄存器的值

FC4 讀輸入寄存器信號：
請求：
Byte 0： 功能碼，4
Byte 1-2： 輸入寄存器開始地址
Byte 3-4： 輸入寄存器的個數 (1-125)

響應：

Byte 0: 返回的功能碼 4
Byte 1: 返回的字節個數 (B=2倍輸入寄存器數)
Byte 2-(B+1): 輸入寄存器的值

FC6 寫單個寄存器信號：
請求：
Byte 0： 功能碼，6
Byte 1-2： 寄存器地址
Byte 3-4： 寄存器的值

響應：

Byte 0: 返回的功能碼 6
Byte 1-2: 寄存器地址
Byte 3-4: 寄存器的值

FC16 寫多個寄存器信號：
請求：
Byte 0： 功能碼，10（HEX）
Byte 1-2： 寄存器開始地址
Byte 3-4： 寄存器的個數 (1-100)
Byte 5：字節的個數 (B=2倍輸入寄存器數)
Byte 6-（B＋5） 預置的寄存器值

響應：

Byte 0: 返回的功能碼 10（HEX）
Byte 1-2: 寄存器開始地址
Byte 3-4: 寄存器個數

注：

一個寄存器為兩個字節，上面介紹的首地址為MODBUS TCP 報文中PDU的首地址。

5 PAC3200的地址區
使用不同的功能碼可以對PAC3200不同的地址區進行操作：
測量變量：例如電壓、電流值、輸入、輸出等變量可以使用FC3和FC4，F(xiàn)C3與FC4功能相
同，兩者都可以讀。
狀態參數：例如限制值0、1、2以及輸入0、輸出0等位信號，使用FC2可以讀出這些信
號。
設定參數：例如連接類型、是否使用電壓變送器電壓、一次側電壓等，可以使用FC3、FC4進
行讀操作，兩者功能相同，使用FC16進行寫操作。
通信參數：例如IP地址、網關等參數，可以使用FC3、FC4進
行讀操作，兩者功能相同，使用FC16進行寫操作。
信息參數：例如產品的序列號等，可以使用FC3、FC4進行讀操作，兩者功能相同，使用
FC16進行寫操作。
命令參數：例如復位zui大值、zui小值以及能量計數器等參數，使用FC6進行寫操作。

6 PAC3200側的配置
使用PAC3200集成的以太網通信接口進行MODBUS TCP通信，需要對接口進行設置，步驟如下：

1）：使用F4（Menu） > "SETTINGS> COMMUNICATION 進入如下界面如圖2所示：

圖2 通信界面

2）：使用F4（Edit）鍵對選中的條目進行編輯，在通信界面中設定MODBUS TCP 通信的IP地
址、子網掩碼及網關，在“PROTOCOL”中選擇“TCP”后退出，PAC3200側設置完成。

7 PLC側設置
在PLC側作的設置是為了與PAC3200建立TCP連接，以S7-300為例，步驟如下：
1）：在SIMATIC Manager中創建一個S7-300的項目，本例中項目名為MODBUS_TCP。
2）：插入一個S7-300站，從硬件目錄中插入CP343-1，本例為CP343-1IT，如圖3所示：

圖3：插入以太網模塊

3）：雙擊CP343-1的PN IO 槽，配置IP地址、子網掩碼，CP343-1的IP地址必須與
PAC3200在一個網段中，否則需要配置路由器地址，如圖4所示：

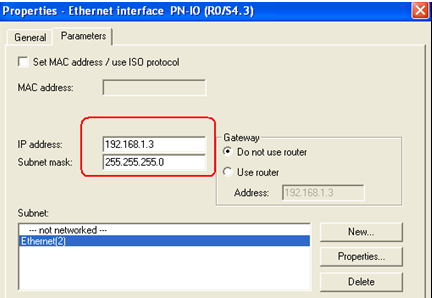

圖4：設置CP地址參數

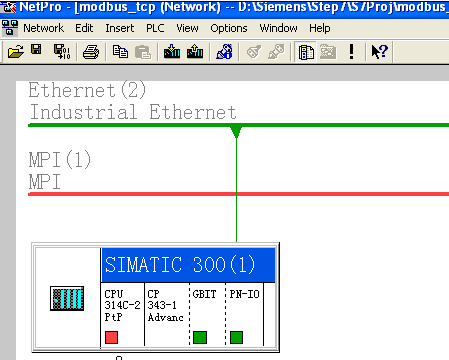

4）：在硬件界面中點擊“Options”->“configure network”進入網絡連接界面，如圖5所示：

圖5：網絡配置界面

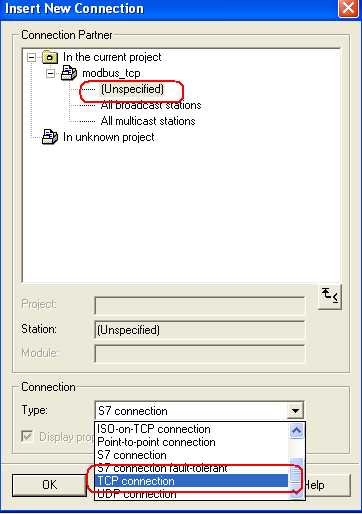

5）：點擊CPU，出現網絡連接表，雙擊表中任一空格，選擇通信連接類型，由于CP343-1與
PAC3200使用以太網TCP/IP的通信方式，所以連接類型選擇為“TCP CONNECTION”，如
圖6所示：

圖6：選擇連接類型

6）：確認選擇的連接類型后，進入屬性界面，如圖7所示：

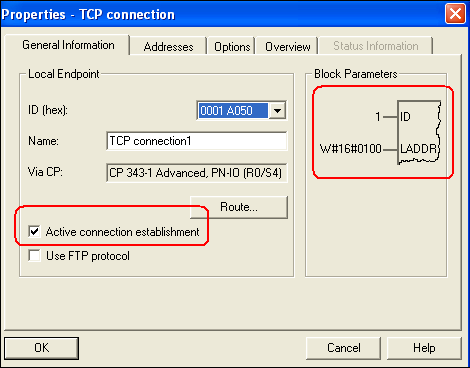

圖7：連接屬性-通用信息欄

選擇“Active connection establishment”選項，表示在通信連接初始化中由CP343-1主動發出連接請求。同樣在“Block parameters”中自動生成通信參數，用于編程時的參數賦值。

7）：在連接屬性的地址欄中，配置通信雙方的地址，如圖8所示：

圖8：連接屬性-地址欄

在IP地址中填寫PAC3200的地址，本例中為192.168.1.13，在PORT端口號中定義本方的端口號，為了不與網絡中固定功能的端口號沖突，西門子PLC通常以2000開始，PAC3200的端口號由MODBUS TCP規定固定為502。

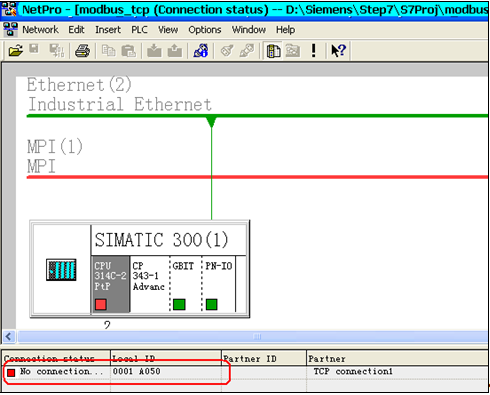

8）：配置完成后，存盤編譯，將整個硬件配置下載到PLC中，使用網線連接PAC3200后，在
網絡配置界面中使用菜單命令：“PLC”->“activate connection status”，查看實際連 接狀態，如圖9所示：

圖9查看連接狀態

如果連接狀態顯示成功（符號為綠色的三角），可以進行下一步工作，如果出現紅方塊，表示沒有建立連接，需要檢查通信雙方的設置及網線，通常的情況下，PAC3200設置完成后需要重新上電啟動。
如果需要與多個設備進行MODBUS TCP通信，則需要建立多個通信連接，PLC側的端口號不能相同，可以為2000、2001、2002等，但是連接的不同MODBUS TCP的服務器端口號必須為502，只是IP地址不同。

8 PLC編程
在前面的章節中已經介紹了MODBUS TCP的報文格式，在PLC側的通信程序就必須符合這種報文格式。下面以例子的方式介紹通信程序的編寫。

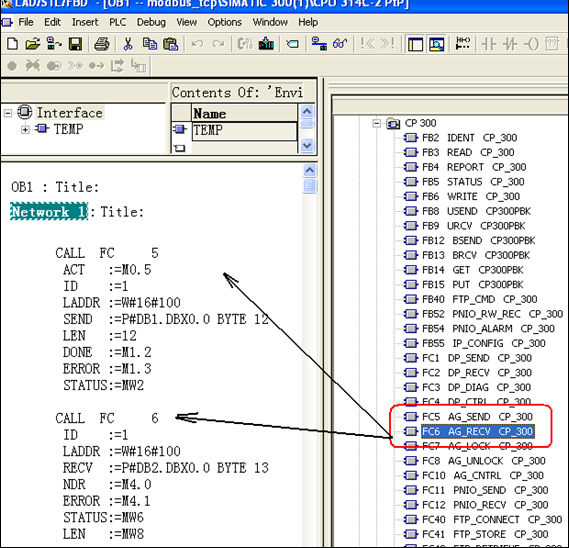

在OB1中調用用于CP343-1的通信函數FC5和FC6，如果是S7-400，需要在S7-400的函數庫中調用FC50和FC60，如圖10所示：

圖10：調用通信函數

通信函數FC5的參數含義：
ACT ：沿觸發信號。
ID ：參考本地CPU連接表中的塊參數（圖7）。
LADDR ：參考本地CPU連接表中的塊參數（圖7）。
SEND : 發送區，zui大通信數據為8K字節。
LEN : 實際發送數據長度。
DONE ：每次發送成功，產生一個上升沿。
ERROR ：錯誤位。
STATUS：通信狀態字。

通信函數FC6的參數含義：
ID ：參考本地CPU連接表中的塊參數。
LADDR ：參考本地CPU連接表中的塊參數。
RECV : 接收區。接收區應大于等于發送區。
NDR : 每次接收到新數據，產生一個上升沿。
ERROR ：錯誤位。
STATUS：通信狀態字。
LEN : 實際接收數據長度。

如何實現MODBUS TCP通信，可以通過例子進行說明，例如讀出PAC3200設備的IP地址，通過PAC3200的手冊可以知道，IP地址為通信參數，偏移地址（開始地址）為63001，占用兩個寄存器，上面已經介紹通信參數的讀取可以使用功能碼FC3或FC4讀出，MODBUS TCP 的報文頭（參考圖1）BMAP部分占用7個字節，協議數據單元（PDU）部分占用5個字節，那么通過通信函數FC5一共發送12個字節，本例中數據發送區為DB1.DBB0~DB1.DBB11，然后將請求的內容分別賦值到DB1.DBB0~DB1.DBB11中，請求報文格式如下：

DB1,DBB0=0 transaction identifier (高字節) – 為0 DB1,DBB1=0 transaction identifier(低字節) - 為0 DB1,DBB2=0 protocol identifier(高字節) = 0 DB1,DBB3=0 protocol identifier (低字節) = 0 DB1,DBB4=0 length field (高字節) = 0 (因?yàn)樗械膱?bào)文小于256) DB1,DBB5=6 后面跟隨的字節數 DB1,DBB6=7 unit identifier -原從站地址，這里為任意值

MPAP

DB1,DBB7=4 MODBUS 功能碼 DB1,DBB8= F6(HEX)輸入寄存器開始地址(高字節) DB1,DBB9=19 (HEX) 輸入寄存器開始地址(低字節) DB1,DBB10=0 輸入寄存器的個數(高字節) DB1,DBB11=2 輸入寄存器的個數(低字節)

PDU

DB1.DBB0~DB1.DBB11經過賦值請求信息后，例子中M0.5每個上升沿將發送一次請求，如果通信成功，通過FC6將接收到PAC3200的返回信息，返回信息為13個字節，放入到數據接收區DB2.DBB0～DB2.DBB12中，接收?qǐng)?bào)文的格式如下：

DB2,DBB0=0 transaction identifier (高字節) – 為0 DB2,DBB1=0 transaction identifier(低字節) - 為0 DB2,DBB2=0 protocol identifier(高字節) = 0 DB2,DBB3=0 protocol identifier (低字節) = 0 DB2,DBB4=0 length field (高字節) = 0 (因?yàn)樗械膱?bào)文小于256) DB2,DBB5=7 后面跟隨的字節數 DB2,DBB6=7 unit identifier -返回值

MBAP

DB2,DBB7=4 MODBUS 功能碼 DB2,DBB8= 4 返回的字節個數 DB2,DBB9= C0(HEX) ，192（DEC）***個寄存器值(高字節) DB2,DBB10=A8(HEX),168(DEC) ***個寄存器值(低字節) DB2,DBB11=1 第二個寄存器值(高字節) DB2,DBB12=D(HEX),13(DEC)第二個寄存器值(低字節)
