EL9100, EL9186, EL9187 | 系統端子模塊

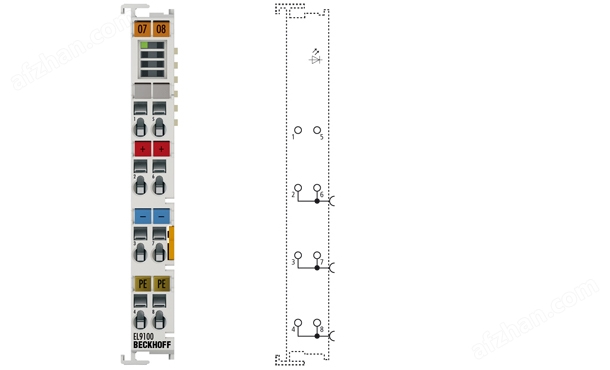

EL9100 饋電端子模塊可安裝在輸入和輸出端子模塊之間的任意位置，用于建立不同的電壓組，或用于為高電流負載應用中的端子模塊供電。電位分配端子模塊 EL9186 和 EL9187 提供了 8 個同一電位的端子點，無需其它總線端子排或布線即可感測電壓。

德國倍福BECKHOFFEL9110模塊 德國倍福BECKHOFFEL9110模塊

系統端子模塊

EL9100, EL918x

系統端子模塊

上海勇控自動化主營BECKHOFF模塊 ，PILZ安全繼電器，HUBNER編碼器，SICK傳感器。

德國BECKHOFF EL9070 德國BECKHOFF EL9070 德國BECKHOFF EL9070

：文志勇

：,

:

：zhiyong542701

地址：上海市寶山區城銀路555弄

Beckhoff 致力于為您實現基于 PC 控制技術的開放式自動化系統。我們的產品范圍包括工業 PC、現場總線組件、驅動技術和自動化軟件。這

些產品線既可作為獨立的組件來使用，也可將它們集成到一個完整的控制系統中，適用于各種行業領域。

Beckhoff自動化

Beckhoff 為自動化的各個領域提供不能等級的綜合性系統解決方案。Beckhoff 的控制技術具有可升級性 — 從高性能工業 PC 到迷你

PLC — 可以根據具體應用場合進行精確調整。TwinCAT 自動化軟件在一個軟件包里集成了帶 PLC、NC 和 CNC 功能的實時控制系統。所有的

Beckhoff 控制器都采用TwinCAT 進行編程，符合*的 IEC 61131-3 編程標準。

嵌入式 PC

模塊化安裝于 DIN 導軌上的工業 PC

隨著 CX 系列嵌入式 PC 的推出，Beckhoff 將 PC 技術和 I/O 級模塊化技術相結合，構成一種可以安裝于控制柜中的 DIN 導軌單元。該設備

系列結合了工業 PC 和硬件 PLC 環境，適用于中等規模的控制任務。可以根據現有任務對模塊化控制系統進行配置，并將其安裝在控制柜或端

子盒中。

CX 系統在價格和性能上涵蓋了 Beckhoff 的所有控制技術。該產品系列是為那些需    beckhoff資料筆記_word文檔在線閱讀與下載_文檔

網http://www.wendangwang。。ｃｏｍ/doc/0478e6d2859db38bfbe74ab2    要有工業 PC 的特性和計算能力，但由于項目預算有限又不打算購買

全套工業 PC 機的客戶而設計。配置該系統時，用戶只需訂購實際所需的組件。例如，CX 能夠在“無頭”模式中運行，即無顯示器和鍵盤；這

種情況下，就無需配置相關的接口。

可升級的性能等級

CX 系列產品有多種可選的基本 CPU 模塊，分別配備有不同的處理器，可以滿足各個控制任務的需求： CX1020：采用 In® Celeron® M ULV

CPU、1 GHz 處理器的高性能 CX

現場總線接口：

主站CX1500-M310

電源模塊：

CX1100-0004

現場總線工具包:

Beckhoff 公司為所有常用的 I/O 信號和現場總線系統提供全系列的總線組件。從防護等級為 IP 20 的總線端子模塊到防護等級為 IP 67 的

總線端子盒，品種齊全，*，適用于所有相關的信號類型和現場總線系統。Beckhoff 公司的 Lightbus 作為一種快速、安全的現場總線

系統，專為自動化技術量身打造。EtherCAT 是由 Beckhoff 公司推出的一種全新的實時以太網現場總線，進一步拓展了 Lightbus 系統。

EtherCAT 在網絡性能上達到了一個新的高度。PC 現場總線接口卡是專為快速控制和實時任務而專門開發的，因而可得到廣泛的應用。I/O 系

列都配有相應的導線套件以及編程和組態工具。Beckhoff 提供類型豐富的 I/O 組件，供您選擇的總線系統：

EtherCAT

EtherCAT（Ethernet for Control Automation Technology，用于控制和自動化技術的以太網）是一種用于工業自動化的實時以太網解決方案

，性能*，使用簡便。

Ethernet

以太網是辦公環境中的主流標準。在Beckhoff 以太網產品中，也秉承并發揚了以太網的優點，例如數據傳輸速率高，與現有網絡的簡便集成以

及廣泛的服務和接口等。

Lightbus

這種經過驗證的 Beckhoff 光纖總線系統具有極為優秀的抗 EMI 性能，易于安裝，數據流快速、循環且具有確定性。

PROFIBUS

Profibus 作為一種快速總線，被廣泛應用于分布式外圍組件（PROFIBUS-DP）。除了 PROFIBUS-DP 和 FMS 以外，Beckhoff 還支持驅動器通訊

標準 PROFIBUS MC。

PROFINET

PROFINET 是一種由 PNO（PROFIBUS 用戶組織）針對開放式工業以太網制定的標準。上訂立的 IT 標準，如用于通訊的 TCP/IP 標準。

EtherNet/IP

Ethernet/IP 是由 ODVA（Open Device-Net Vendor Association，開放式設備網絡供貨商協會）訂立的工業以太網標準。Ethernet/IP 是基于

以太網 TCP/IP和 UDP/IP 標準的。

CANopen

通過有效利用總線帶寬，CANopen 可在即使相對較低的數據傳輸速率時也能實現較短的系統響應時間。秉承了 CAN 的傳統優點，例如數據安全

性高且具備多主站能力。

DeviceNet

DeviceNet 是一種傳感器/執行器總線系統，起源于美國，但現在在亞洲和歐洲也被越來越多地應用。DeviceNet 也基于CAN 協議（Controller

Area Net，控制器局域網）。

Interbus

Interbus 易于配置，通訊快速而可靠。主/從系統的移位寄存器協議可提供高效循環通訊。

SERCOS interface

SERCOS zui初作為用于驅動器的快速光纖總線系統研發。采用 Beckhoff SERCOS 總線耦合器，I/O 設備可實現高速率數據傳輸和較短的循環時

間。

ControlNet

ControlNet 是一種開放式標準現場總線系統。該總線協議允許循環數據和非循環數據通過總線同時進行交換，而兩者之間互不影響。

CC-Link

CC-Link（Control & Communication Link，控制與通信鏈路）是一種開放式總線系統，用于控制級和現場總線級之間的通訊。應用范圍主要為

亞洲地區。

Fipio

FIP 符合 EN 50170 歐洲標準，并受到WorldFIP 現場總線組織的支持。

USB

USB 已成為 PC 技術的標準接口，具有傳輸速率高，拓?fù)浣Y(jié)構靈活（通過集成集線器）等特點，加上 Beckhoff USB 總線耦合器，在距離較短

時，該系統可替代現場總線。
Modbus 是一種基于主/從結構的開放式串行通訊協議。可非常輕松地在所有類型的串行接口上實現。 RS232/RS485

Beckhoff 生產的 RS485/RS232 I/O 模塊采用一種簡單、已公布的串行通信協議，易于執行。

總線端子模塊：用于實現自動化的模塊化現場總線系統

包括：總線耦合器+總線端子模塊控制器+總線端子模塊

總線端子模塊系統

Beckhoff 總線端子模塊是一種獨立于現場總線的開放式 I/O 系統，由電子端子排組成。電子端子排的核心是帶現場總線接口的總線耦合器。

總線耦合器適用于所有的通用總線系統。通過主站端子模塊，也能夠以標準總線端子模塊的形式提供現場總線功能。這對于那些集成在上位系

統中作為子系統的總線系統來說非常有益。

堅固的外殼、安全可靠的接點和性能穩定的電子元件是Beckhoff 公司產品的顯著特點。一個站點由一個總線耦合器和64 個電子端子模塊所組

成。通過 K-bus 擴展，則可以在一個總線耦合器上連接zui多 255 個總線端子模塊。電子端子模塊與總線耦合器之間采用插拔式連接。

總線耦合器：總線端子模塊與現場總線之間的連接器

現場總線端子模塊

Profibus BX3100-0000

總線耦合器：總線端子模塊與現場總線之間的連接

在一個總線耦合器上zui多可連接 64 個總線端子模塊（通過 K-bus 擴展的 KL9020 和 KL9050zui多可連接 255 個總線端子模塊）

通過串行端子模塊總線可實現快速而安全的數據連接

KLxxxx | 標準的 KL 型號總線端子模塊，其機箱中包含各種電子元件和連接層。
