二級跑偏開關YNPT-20-35-Ⅱ-安裝示意圖
2021-3-19 閱讀(512)
二級跑偏開關YNPT-20-35-Ⅱ安裝牢固結實通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。

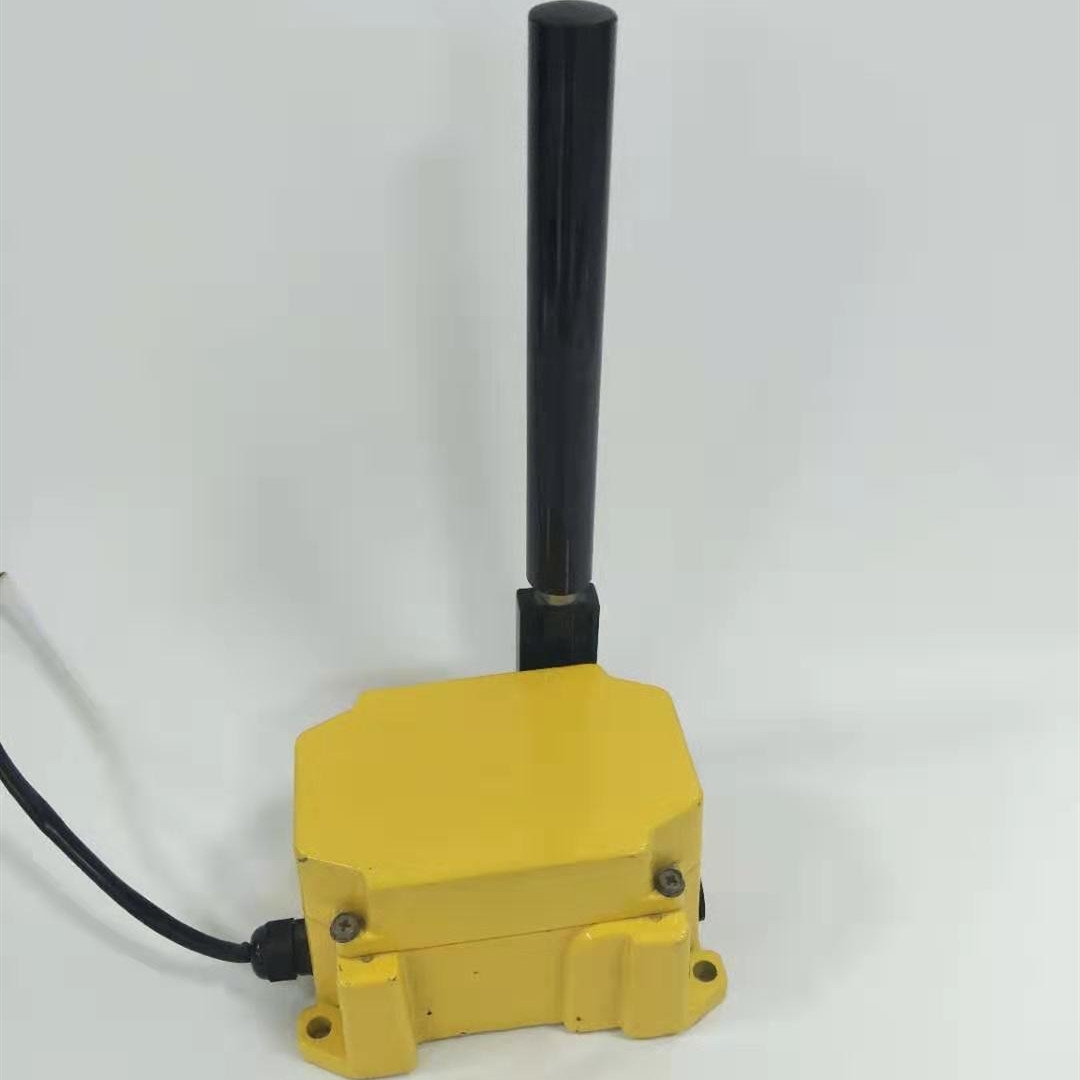

麻城施邁賽工業自動化跑偏開關YNPT-20-35-II
技術規格：
開關觸點額定值: 2個SPDT，10A/500V
法向報警角度:±10°,±20°
外殼防護等級: IP65
外形尺寸: 190(L)mm X178(W)mm X 167(H)mm
作用力: 3~4kg
重量: 4.3 kg
跑偏開關YNPT-20-35-Ⅱ是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。皮帶跑偏時，皮帶推動動作臂偏轉，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。
產品特點
通用的結構設計可裝在輸送機縱梁頂部或底部。
堅固的鑄鋁外殼，防護IP65。
整體式蓋板，易于接線及調整。
不需拆掉動作桿，就可拆除后面的機殼。
動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒。
動作桿法向角調節范圍為±22.5度。
促動桿可雙向動作，便于在輸送機兩側對稱安裝。
防偏開關設定為法向角為10度時，報警觸點動作，法向角為20度時停機觸點動作。
應用范圍
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統
平皮帶輸送機
堆取料輸送機
起重機/挖掘機起重臂限位
裙邊給料機/輸送機
重型限位開關
可選件
安裝支架，用于大型輸送機
內部接近開關代替微動開關
特殊使用場合，表面鍍鎳及不銹鋼促動桿
安裝示意圖：
