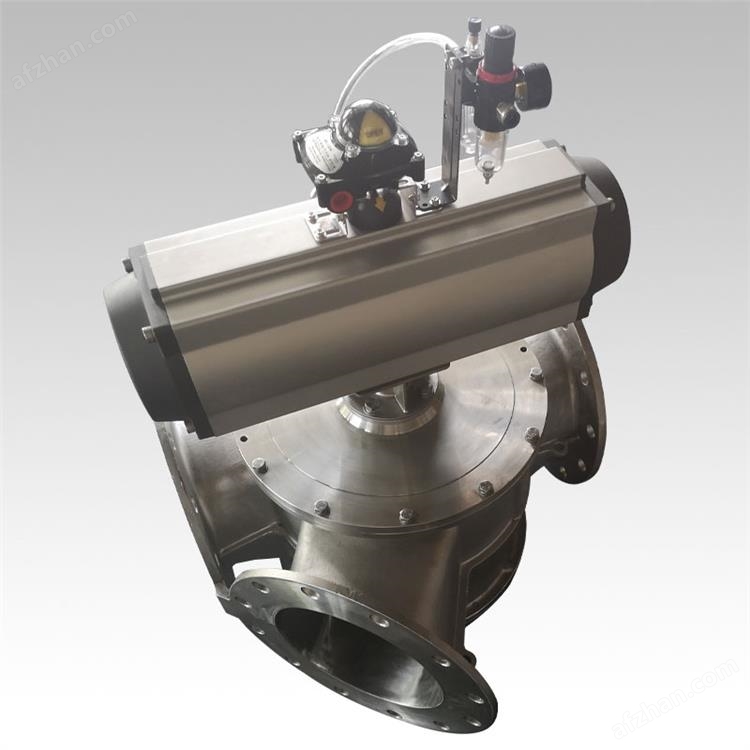

粉體三通換向閥,三通換向器俗稱換向閥，三通換向閥，分路閥，三通分路閥，分路器，三通分路器，轉換閥，三通轉換閥，叉道閥，三通分向閥是應用于固體物料（粉沫、顆粒物料、粉?；旌衔?、片狀等）輸送系統中用于切換管道中物料流向的設備，粉體換向閥采用氣動控制方式,不銹鋼材質.密封的結構可適用于室外環境。我公司生產可以適用于物料切換的換向閥，球塞式，柱塞式（筒式），旋轉板式，擺動板式。
粉體三通換向閥產品特點：
?  1 殼體和主要零件均采用緊密鑄造，構造堅固，高強度不易變形，外形美觀；
?  2 輸送通道平滑光潔，確保物料流通順暢，形成堵塞；
?  3 根據物料特性和輸送工況條件有多種結構形式：球式、旋轉板式、筒式；
?  4 用戶可根據輸送管路的需求，可以自主選擇合適的安裝角度；
?  5 在有壓力密封的要求場合，可以配置特殊的密封結構，滿足使用要求。
?  6 拋光精度可達400#，可達食品級、藥品級要求；
?  7 可根據客戶要求選擇多種材質：不銹鋼（SS304、SS304L、SS316、SS316L），碳鋼等；
?  8 自動化控制系統，保證的運行可靠性。
氣動三通換向閥參數：
?  工作壓力 常壓/低壓 中壓 高壓
?  ATM<0.1Mpa 0.15~0.35Mpa HP＞0.35Mpa
?  工作溫度 -20℃～200℃/≤500℃
?  結構形式 旋轉板式 筒式
?  管路夾角
?  30° 30°
?  45° 45°
?  60° 60°
?  主要規格 DN50～800(2”～32”)
?  主要材質 SS304, SS316L,WCB
?  法蘭連接標準 ANSI B 16.5 150LB,GB,HG,SH or designed by client
?  適用介質 固體物料（粉末、顆粒物料、粉?；旌狭稀⑵瑺畹?br>　不銹鋼三通換向閥安裝
保管存放 　　
1.嚴禁露天堆放,干燥為好. 　　
    安裝 　
1.安裝前,檢查有沒有意外損傷. 　
　注意:三通換向閥必須配有附件方可正常工作,例如:限位開關,電磁閥,氣缸,過濾減壓閥,氣缸,過濾減壓閥(氣源二聯件)等,所以安裝前必須檢查相應的附件.(詳見各廠必要的附件說明書) 　
2.檢查以下資料是否(A.銘牌,B.合格證,C.裝箱單,D.說明書)缺少請及時與本公司聯系. 　
3.三通換向閥必須可靠地安裝在主管道或支管道上,所有連接螺栓必須鎖緊. 　
4.產品出廠時,已安裝氣源二聯件(過濾減壓閥),進口端已裝有進氣接頭,用戶只需接上氣源即可,氣源壓力可由減壓閥調整. 　　
5.按氣動電路接線圖(雙電控,單電控)正確接線.
三通換向閥保養與維護
三通換向閥歸于高精度的檢測儀器，平常的保護保護對包管設備的正常運轉及丈量精度具有很重要的含義?！?nbsp;　　
主機保護：　 　　
1、機器所配的夾具應涂上防銹油保管；　 　　
2、定時查看鉗口部位的螺釘，如發現松動，及時擰緊；　 　　
3、定時查看鏈輪的傳動狀況，如發現有松動，請將張緊輪重新張緊；　 　
4、鑲鋼板與襯板觸摸的滑動面、襯板上的燕尾槽面應保持清潔，定時涂一層薄的MoS2(二化鉬)潤滑脂；　 　　
5、由于三通換向閥的鉗口常常運用，簡單磨損，氧化皮太多時，簡單招致小活塞損傷漏油，所以鉗口處應常常打掃，保持清潔(棒每次做完實驗后進行打掃)；　 　　
油源的保護：　 　　
1、依據機器的運用狀況及油的運用期限，定時替換吸油過濾器和濾芯，替換液壓油?！?nbsp;　
2、定時查看主機和油源處能否有漏油的當?shù)?，如發現有漏油，應及時替換密封圈或組合墊；　 　3、長時刻不做實驗時，注重關斷主機電源。若是機器在待機狀況，轉換開關應打到“加載”檔，由于若是轉換開關打在“快退”檔，電磁換向閥一直在通電狀況，會影響該器材的運用壽命。　 　　控制系統保護：　 　　
1、控制器上的接口為一一對應，插錯接口可能對設備形成損壞；　 　　
2、插拔控制器上的接口有必要封閉控制器電源?！?nbsp;　　
3、實驗后若有一段較長的時刻不必機器時，封閉控制器和電腦；　 　　
4、定時查看控制器后面板的連接線能否觸摸杰出，如有松動，應及時緊固.

粉體球面閥  產品介紹：
新型的球面結構閥門，應用于各行業的粉體、顆粒領域，可裝配在料倉、混合機、輸送機、振動篩等粉體設備下。
其結構特點是在有限的結構空間里，擁有較大化的通口口徑，可實現粉體或顆粒的快速放料，閥門打開時，旋轉讓位的球面以及支撐結構可隱蔽于閥體內腔，錯開物料的放料軌跡，不阻礙放料，無放料死角。
口徑大?。?50、200、250、300、350
設備材質可為316L、321、304

三通換向器俗稱三通換向閥、分向閥，是應用于固體物料（粉末、顆粒物料、粉粒混合物、片狀等）輸送系統中用于切換管道中物料流向的設備，密封的結構可適用于室外環境。
 產品特點：
可以適用于粉料及粒料的切換輸送；
特殊的結構可以滿足客戶帶料切換的要求；
整體結構設計堅固而緊湊，精巧美觀；
多種角度的設計，可滿足角度管路的切換需求；
輸送通道平滑光潔，確保物料暢通；
拋光精度可達400#，適合輸送食品級、藥品級的物料；
可根據用戶實際需要選擇多種主體材質：不銹鋼（SS304、SS304L、SS316、316L）、碳鋼等；
有多種驅動方式可以選擇：手動、氣動；
完善的氣動控制系統可提高自動化水平，保證的運行可靠性。
 主要參數：
工作壓力：常壓/低壓
主要規格：DN50~ 800
管路夾角：22.30°、30°、45°、60°、90°
驅動方式：氣動、手動
工作溫度：-20℃～500℃
結構形式：球塞式，旋轉板式，柱塞式，擺動板式
適用介質：固體物料（粉末、顆粒物料、粉粒混合物、片狀等）
主要材質：SS304、SS304L、SS316、316L、WCB、QT500 等等

氣動三通球閥的結構及特征：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
6、流體阻力小，其阻力系數與同長度的管段相等。
7、結構簡單、體積小、重量輕。
8、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
9、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。10、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
11、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，引起氣動三通球閥密封面的侵蝕。
12、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空壓力都可應用。
13、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
14、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
氣動三通球閥可靠性高的原因有哪些
(1)球體與閥座一對密封副發生擦傷、急劇磨損等故障，在工作時卡?。ㄔ跓o潤滑劑時），故能可靠地應用與腐蝕性介質和低沸點液體中；
(2)內裝式閥桿結構，消除了閥桿在流體壓力作用下可能因填料壓蓋松開而飛出的事故隱患；
(3)氣動三通球閥采用防靜電、耐火結構的氣動三通球閥，適用于輸送石油、氣、的管線。
(4)閥體內通道平整光滑更適于輸送粘性流體．漿液，以及固體顆粒。
(5)因在工作時卡?。ㄔ跓o潤滑劑時），故能可靠地應用與腐蝕性介質和低沸點液體中。
(6)球型關閉件能在位置上自動定位，并能承受關閉時的高壓差。
(7)在較大地壓力和溫度范圍內，能實現雙向密封。
(8)在全開和全閉時，球體和閥座的密封面與介質隔離，因此高速通過閥門的介質引起密封面的侵蝕。
(9)氣動三通球閥結構緊湊、重量輕，可以認為它時用于低溫介質系統的jiao合理的閥門結構。
(10)閥體對稱，尤其時焊接閥體結構，能地承受來自管道的應力。
(11)全焊接閥體的氣動三通球閥，可以直埋于地下，使閥門內件不受侵蝕，高使用壽命可達30年，是石油、氣管線的閥門。
氣動三通球閥閥桿防泄漏設計
1、閥桿采用防吹出設計。
2、*階段密封，錐形的閥桿密封墊有效地防止介質在閥桿旋轉過程中的滲漏，并且在異常升壓狀態下，亦能有效防止?jié)B漏。
3、第二階段密封，一組V形組合填料在被壓縮后往兩旁擴張，從而防止了滲漏。
4、釋放碟形彈簧的預緊壓縮力自動補償填料和閥桿密封墊的磨損。
5、氣動三通球閥使用閥桿螺母壓緊全部的閥桿密封系統，防止泄漏。
